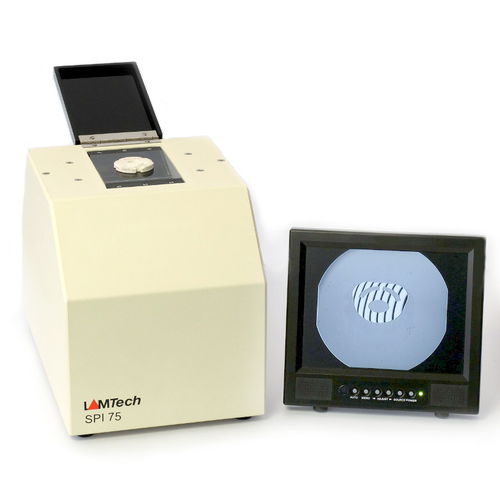

Interferômetro para medição de planeza SPI, PGI Series

de peças retificadas

SPI e PGI - interferômetro para a verificação visual do nivelamento das peças de precisão Lamtech Lasermesstechnik oferece interferômetro para a verificação visual do nivelamento do revestimento-feito à máquina (SPI) assim como lustrou as peças (PGI). A fim avaliar o objeto de teste, a peça é colocada na superfície de vidro de SPI ou do PGI. A parte e as franjas são do que apresentadas ampliado no monitor video. A avaliação do nivelamento acontece com base na interpretação da retidão, do paralelismo e do equidistance das franjas de interferência mostradas no monitor. Os interferômetro são apropriados ser colocado na área da produção perto das máquinas de processamento. O programa INTDOK (mais) ou uma impressora video para permitir a documentação do nivelamento das peças. Interferômetro SPI da inspeção visual – para a verificação visual do nivelamento de superfícies revestimento-feitas à máquina Instrumentos da inspeção visual de SPI para permitir a verificação do nivelamento de superfícies dobradas, à terra ou lustradas. Como o instrumento da medida do nivelamento de TOPOS, o interferômetro de SPI é baseado igualmente no princípio de incidência de pastagem da luz. Assim, com SPI as franjas de interferência são visíveis com objetos de teste do resíduo metálico. A peça não tem que ser lustrada antes do exame com SPI. SPIs está disponível com um campo de medição de 75 e de 130mm. Adicionalmente, nós oferecemos SPI-xs com sensibilidade aumentada. A sensibilidade estabelece-se a 0,3 µm/fringe, que corresponde à sensibilidade da medida com um plano ótico e uma lâmpada do hélio ou do sódio.
