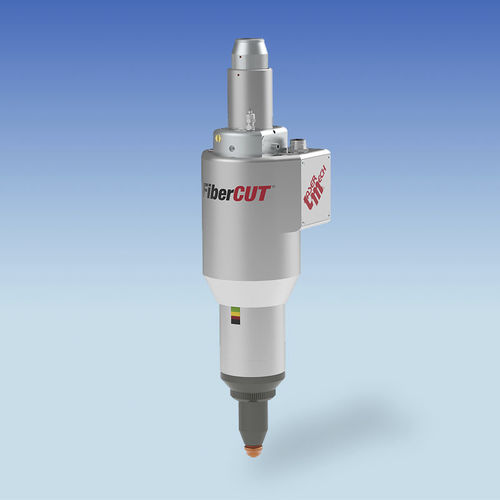

Cabeçote de corte a laser de fibra FiberCUT® ST

de 2 eixospara robôpara corte de tubos e perfilados

A cabeça de processamento laser FiberCUT® Straight (ST) da Laser Mechanisms colima e foca um feixe laser fornecido por fibra e direcciona-o juntamente com o gás de corte através do seu bocal para um corte de metal optimizado. O bocal da FiberCUT® ST também detecta a distância necessária entre a ponta e a peça de trabalho e mantém automaticamente essa distância através do seu sistema interno de acionamento do eixo z. O vidro de cobertura da cabeça protege a lente de corte dos detritos do processo. - Corte tridimensional com laser acoplado a fibra para robots de 16 kg - A baixa massa móvel minimiza a transferência de inércia para o braço de suporte do robot - O sistema de deteção de altura interno e de baixo ruído é insensível ao plasma de corte ou a detritos de perfuração - Ajuste do foco da lente Z até à ponta - Funciona com todos os principais sistemas laser de fibra até 4 kW - Sistema completo composto por cabeça de corte, colimador de fibra e acionamento linear com medição de posição - Sistema de acionamento do eixo Z operado por came com proteção contra colisão axial - Todas as linhas de cablagem e de gás de assistência são canalizadas internamente - evitando problemas e rupturas dispendiosas - A gaveta tipo cartucho permite um acesso rápido e fácil ao vidro da tampa - Fornece sinais de erro em caso de colisão, sobre- - temperatura e ultrapassagem do intervalo de funcionamento - Trajeto do feixe selado - Concebida para o ambiente exigente do chão de fábrica CABEÇA DE CORTE Potência nominal: até 4 kW Lente de focagem (distância focal): 75 mm, 100 mm, 125 mm, 150 mm Lente de focagem (diâmetro): 28 mm Abertura livre: 25 mm Ponta do bocal (várias formas): 1.0 mm a 2,5 mm Pressão do gás de assistência: até 20 BAR Peso: 3,5 kg Altura (centro de deslocação): 182 mm Deslocação da corrediça: ±15 mm Velocidade máx. Velocidade de deslocação: 175 mm/seg. Intervalo de distância de afastamento (1 mm recomendado): 0.5 mm a 2,0 mm
