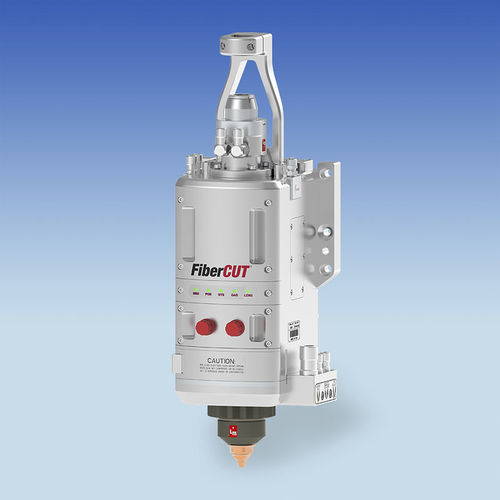

Cabeçote de corte a laser de fibra FiberCUT® 2Dx

de 2 eixos2Dpara robô

A NOVA cabeça de processamento FiberCUT® 2Dx da Laser Mechanisms oferece o maior diâmetro ótico e abertura clara da indústria - aceitando lasers de alta potência com até 0,18 de abertura numérica (NA). Com o novo sistema de focagem automática da Laser Mech, a FiberCUT® 2Dx é 3-5 vezes mais rápida do que a FiberCUT® 2D original. Os sensores internos monitorizam a humidade e a pressão do gás interno e auxiliar. A refrigeração por água melhorada proporciona um corte fiável e contínuo a 20 kW. - Os sensores internos determinam o estado de todas as ópticas - Ótica totalmente selada, de fácil manutenção para o utilizador final - A monitorização interna do processo detecta perfurações e perda de corte - Pinça de fibra standard - Arrefecimento padrão do bocal e jato de ar opcional - Sem fios expostos para prender ou partir - Tecnologia de deteção de altura patenteada da Laser Mech CABEÇA DE CORTE Potência nominal (1030-1090 nm): até 20 kW Lente de colimação nominal: 100 mm Lente de focagem nominal: 150 mm, 200 mm Abertura (máx.): 0.18 NA Orifícios do bocal: 1.0 mm a 5 mm Estilos de bocal: Orifício simples, duplo, chuveiro com vários orifícios, personalizado Pressão do gás de assistência: até 20 BAR Ajuste do ponto focal ao bocal: +14 mm a -17 mm (150 Focus), +25 mm a -34 mm (200 Focus) Conexões de fibra: QD (LLK-D, LCA), QBH (HLC-8) Peso: ~10,4 kg SENSOR DE ALTURA Intervalo de distância de afastamento (1 mm recomendado): 0.2 mm a 8,0 mm Calibração: Calibração de vários pontos Tempo de resposta: <1 msec. Estabilidade de temperatura: ±5% do ajuste de afastamento, 0° a 45° C Necessidade de energia: 24 V Saída (curva optimizada para metal plano ou sinal linear): 0-10 V Analógico
