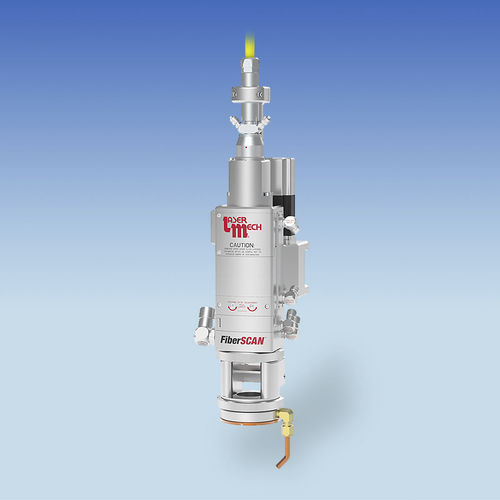

Cabeça de digitalização a laser 2D FiberScan™ RW

de soldagem

Com uma potência de laser até 6 kW, o FiberScan™ RW utiliza cunhas rotativas para criar uma rotação do feixe no foco para aplicações como a soldadura por agitação, e também pode gerar formas completas e formação de características até 48 mm de tamanho de campo. O controlo do sistema laser comunica com o controlador integrado do FiberScan™ RW através de protocolos comuns, incluindo E/S discretas ou diferentes opções de Fieldbus. É possível obter praticamente qualquer forma 2D e as formas mais comuns são armazenadas na biblioteca Shape Commander™. Tal como acontece com outras cabeças de processamento da Laser Mechanisms, o software do FiberScan™ RW monitoriza continuamente o estado dos elementos ópticos na cabeça, detectando a presença, a temperatura e a luz dispersa. O FiberScan™ RW pode ser integrado em todos os conectores de fibra disponíveis (QBH, QD, LCA, etc.) e em qualquer robô ou sistema de movimento. CABEÇA DE PROCESSAMENTO Potência nominal (laser de fibra): até 6 kW Diâmetro do feixe (máx. NA 0,12, feixe total): 23 mm Lente de focagem (distância focal padrão): 300 mm Distâncias focais opcionais (pedido): 250 mm a 500 mm Diâmetro da lente de focagem: 38,1 mm Comprimento focal do colimador (padrão) : 75 mm Envelope de trabalho: ø48 mm @ 300 mm FL Movimento do feixe (círculos ou formas 2D): 5° Cunhas rotativas Velocidade máx. Velocidade: 50 Hz Contínua Funções monitorizadas remotamente: Temp. ótica, presença e posição Rotação da faca de ar/jato cruzado: Rotação fixa ou de 360° Abertura do cobre (varia consoante o padrão): 28 mm Conexões de fibra: QD (LLK-D, LCA), QBH (HLC-8) Arrefecimento (água à temperatura ambiente): 1.5 L/min. Peso (incluindo cabo, mangueiras e placa de montagem): ~7,0 kg Seleção da forma: Software Shape Commander Opções: Laser de mira fora do eixo, câmara
