Medidor a laser BM-HQ

de varreduramecânicode feixe

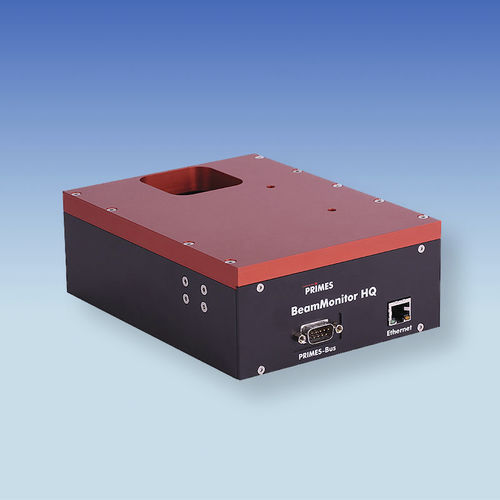

Este sistema de referência para o diagnóstico de feixes brutos de lasers de CO2 é utilizado com sucesso há vários anos. De facto, o PRIMES BeamMonitor-HighQuality (BM-HQ) substitui as típicas queimaduras de plexiglass utilizadas para identificar o perfil ou a simetria do feixe. O dispositivo de diagnóstico permite uma medição rápida com elevada precisão. Isto é garantido por um detetor com uma elevada gama dinâmica. O BM-HQ é o dispositivo perfeito para analisar o seu feixe laser. O sistema de varrimento mecânico mede a densidade de potência de feixes laser colimados à potência máxima. Devido ao seu design compacto e peso reduzido, o BM-HQ é ideal para integração em sistemas de processamento de materiais e para utilização em assistência técnica. O feixe de laser é examinado ponto a ponto com uma ponta de medição rotativa. A montagem do espelho também é movida de forma linear para digitalizar todo o perfil do feixe. Desta forma, um feixe parcial é desviado e direcionado para o detetor em cada instância. O sinal de entrada é digitalizado e transmitido para a unidade de avaliação. O conversor A/D de 14 bits e a resolução de até 256 x 128 pixels utilizados permitem uma análise exacta mesmo de pequenas perturbações no feixe bruto. O dispositivo foi concebido para ser utilizado em condições de fabrico industriais adversas e é adaptável em qualquer orientação espacial. O software tem as seguintes funções padrão: - Medições: Medições individuais, em série (operação de monitor) e medição do desenvolvimento cronológico (linescan) - Visualizações: Isometria, cores falsas, linhas de contorno e visualização de resultados numéricos - Dados guardados em formato de ficheiro *.foc ou ASCII Durante a medição, todo o feixe sai do BeamMonitor e deve ser absorvido o mais completamente possível.
