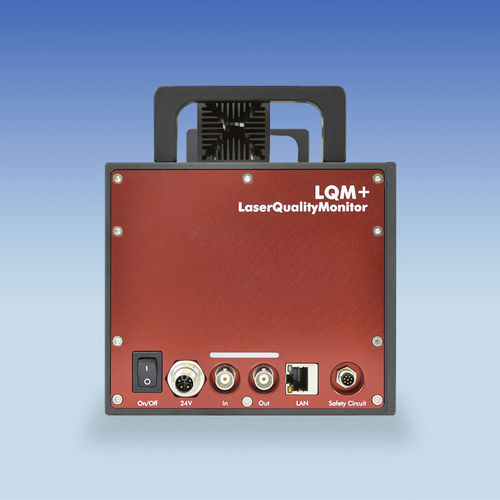

Medidor CCD LQM+
ópticoUVde feixe

Medidor CCD - LQM+ - Laser Mechanisms - óptico / UV / de feixe
Medidor CCD - LQM+ - Laser Mechanisms - óptico / UV / de feixe
Guardar nos favoritos
Comparar


Características

Tecnologia
óptico, NIR, CCD, de feixe, UV
Aplicações
para feixe de laser
Configuração
compacto

Descrição

O PRIMES LaserQualityMonitor LQM+ caracteriza rápida e automaticamente os parâmetros de feixe de uma fonte de feixe. O sistema de medição é compacto, fácil de alinhar e pode ser expandido para atender às necessidades individuais. Determinar a propagação do feixe, analisar falhas Com o LQM+, a PRIMES oferece uma solução integrada para a análise rápida e simples das propriedades do feixe de uma fonte de feixe. A propagação do feixe de lasers da gama UV a NIR é caracterizada e certificada com este sistema de medição. Além disso, os erros na estrutura ótica dos ressonadores dos sistemas de imagem de feixe podem ser facilmente analisados. A caraterização de um feixe laser colimado com comprimentos de Rayleigh que são tipicamente de dez metros requer um esforço de medição significativo devido aos intervalos de medição muito longos de três a seis comprimentos de Rayleigh. Esta forma de medição é normalmente impossível por razões de espaço. Por esta razão, a norma ISO 11146 recomenda, em alternativa, a medição de uma cáustica gerada por focalização, a fim de determinar o índice de difração M2. O LQM+ gera este cáustico interno ao dispositivo, focando o feixe laser colimado irradiado. O feixe focado é apresentado ampliado no chip CCD através de vários atenuadores integrados e de uma lente. A partir da distribuição bidimensional da densidade de potência assim medida, o software LaserDiagnoseSoftware (LDS) determina o raio, a posição e a orientação do feixe. Através dos procedimentos deste sistema de medição e da repetição da medição em várias posições no dispositivo, são determinados todos os parâmetros necessários para a descrição da cáustica artificial.

---

Catálogos

Não estão disponíveis catálogos para este produto.
