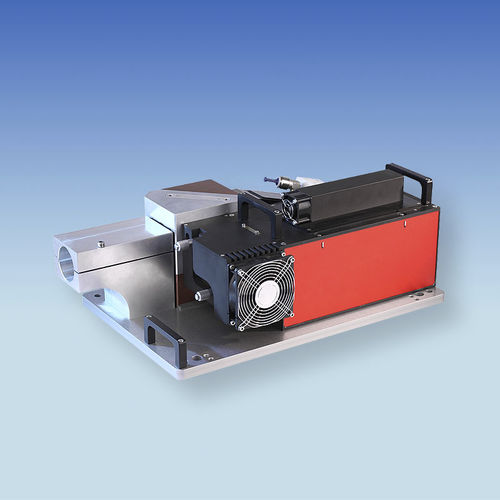

Medidor de raio HP-LQM

CCDa laserde feixe

O PRIMES HighPower-LaserQualityMonitor (HP-LQM) caracteriza rápida e automaticamente os parâmetros de feixe de uma fonte de feixe. O sistema de medição é compacto, fácil de alinhar e pode ser expandido individualmente. Determinar a propagação do feixe, analisar falhas Com o HP-LQM, a PRIMES oferece uma solução integrada para analisar de forma rápida e simples as propriedades do feixe de uma fonte de feixe. Em combinação com o colimador disponível na PRIMES, o sistema de medição determina a propagação do feixe de lasers de fibra e fontes de feixe guiadas por fibra. A caraterização detalhada de fontes de laser guiadas por fibra no que diz respeito à qualidade do feixe, divergência, direção do feixe e potência não pode geralmente ser realizada sem um esforço significativo e a utilização de várias configurações. O HP-LQM com colimador colima o feixe laser que se propaga divergentemente a partir da fibra, reduz a potência em dois atenuadores adaptados, arrefecidos a água, e direcciona o feixe de medição para o LQM. Em combinação com um PowerLossMonitor, a potência laser irradiada pode ser medida em paralelo através da potência laser acoplada aos atenuadores e do aumento de temperatura resultante no meio de arrefecimento. A ótica instalada na abertura do HP-LQM foca o feixe colimado de entrada no dispositivo. O feixe focado é apresentado ampliado no chip CCD através de vários atenuadores integrados e de uma lente. A partir da distribuição bidimensional da densidade de potência assim medida, o software LaserDiagnostics determina o raio, a posição e a orientação do feixe.
