Instrumento de medição de geometria FPM

de posiçãoCCDa laser

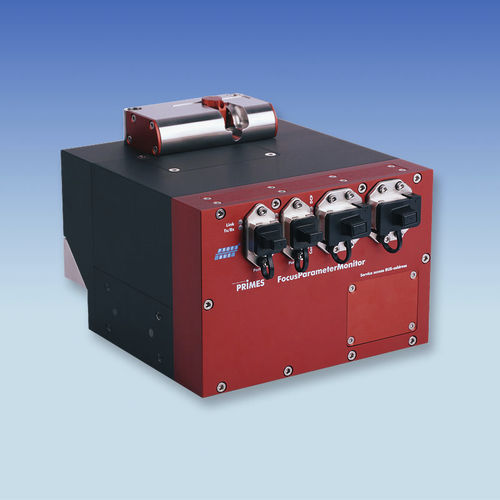

O FocusParameterMonitor (FPM) da PRIMES permite a determinação rápida dos parâmetros do feixe laser. Os processos de medição são completamente controlados a partir dos programas de máquina existentes. Medição rápida de feixes laser O FocusParameterMonitor (FPM) é o primeiro sistema no mercado que permite a determinação rápida dos parâmetros do feixe laser na zona de processo. As suas vantagens: Pode ser facilmente integrado no sistema e, além disso, a interface de bus de campo (PROFINET, PROFIBUS) permite uma ligação fácil a muitos sistemas e redes de controlo industrial. Na entrada do feixe, um dispositivo de fecho elétrico e um vidro de proteção protegem o dispositivo de medição da contaminação. O feixe proveniente do laser e da cabeça de processamento é direcionado para o dispositivo através de um espelho deflector. O feixe atinge os componentes de medição através de um divisor de feixe e de um outro espelho deflector. A potência do laser é medida calorimetricamente. Para este efeito, o laser irradia o absorvente durante um período definido. Com a ajuda da capacidade térmica conhecida, do aumento de temperatura no corpo de ensaio e do período de irradiação, a potência é calculada. A unidade de análise do feixe baseada na câmara mede a geometria e a posição do feixe com um sensor CCD. Por fim, uma interface de bus de campo encaminha os dados de medição para o controlador do sistema. Não é necessário um PC adicional. - Potência do laser - Dimensões do feixe - Posição do feixe a: - Comprimento de onda: 1030-1090 nm - Potência máxima do laser: 8 kW - Período de medição típico: 0,3 s (para medição do feixe)
