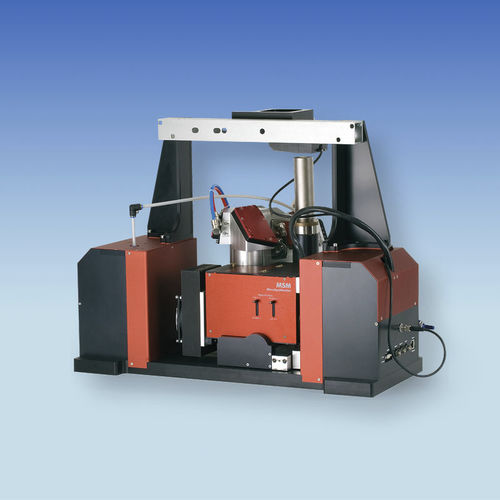

Instrumento de medição de potência HP-MSM-HB

de densidadede nívelde radiação

Especificamente para lasers brilhantes de alta potência, expandido com uma opção HighBrilliance: O PRIMES HighPower-MicroSpotMonitor-HighBrilliance (HP-MSM-HB) pode determinar as distribuições de densidade de potência de lasers SM até 10 kW de potência média diretamente no plano focal. Medição de geometrias focais de lasers de vários kW Os lasers NIR com elevada qualidade de feixe e elevada potência média estão a ser cada vez mais utilizados no processamento de materiais a laser. Com estes lasers, é possível obter geometrias focais na gama de 20 a vários 100 micrómetros. Nenhum material conhecido pode resistir durante muito tempo às densidades de potência resultantes até à gama GW/cm². A este nível de radiação, as técnicas convencionais de medição por varrimento para análise estão excluídas. A PRIMES expandiu o sistema de análise de focagem baseado em câmara, o MicroSpotMonitor (MSM), com uma opção HighBrilliance específica para lasers de alta potência com focagem fina. O HighPower-MSM-HighBrilliance determina os parâmetros do feixe de laser focado de lasers de vários quilowatts na gama de 20 micrómetros até um milímetro diretamente na zona do processo - mesmo com potência máxima. Para este efeito, 95% da potência do laser é transmitida por um divisor de feixe através da ótica de medição e absorvida. Os restantes cinco por cento são ainda atenuados na ótica de medição e destruídos por absorvedores internos arrefecidos a água. Um feixe parcial com alguns miliwatts de potência é visualizado no sensor CCD numa ampliação.
