Instrumento de medição de comprimento SFM

de posiçãoa laserde varredura

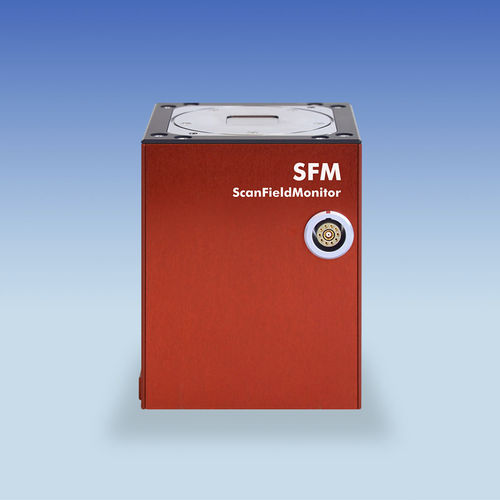

Saiba tudo sobre os seus parâmetros de produção em menos de 3 segundos com o ScanFieldMonitor (SFM) da PRIMES. O ScanFieldMonitor portátil possui um princípio de medição inovador, adaptado especificamente aos processos de fabrico aditivo, e a sua pequena estrutura de vidro e design compacto tornam-no perfeito para o diagnóstico de feixes de laser e otimização de processos. Um pedaço de vidro com uma estrutura de medição específica é o que distingue a inovação do PRIMES ScanFieldMonitor (SFM). Um fotodíodo capta a luz dispersa durante o varrimento do feixe laser sobre esta estrutura e utiliza esta informação para uma rápida caraterização do feixe laser. Não só lhe indicará a largura do feixe no plano de medição, como também lhe permitirá reconstruir a trajetória, a posição e o comprimento do feixe e determinar a sua velocidade de movimento. Relações complexas como a distorção de almofada de alfinetes, a fusão de campos de varrimento sobrepostos e atrasos na ativação e desativação do laser podem ser analisadas utilizando esquemas de medição especiais. Isto pode ser utilizado para sincronizar o laser com a sua unidade de digitalização. A utilização da plataforma de construção de máquinas 3D para se deslocar ao longo do eixo z permite medir a cáustica e determinar a uniformidade do plano. Além disso, o ScanFieldMonitor é suficientemente pequeno para ser colocado em qualquer ponto da área de trabalho. O ScanFieldMonitor satisfaz as exigências das tarefas de medição específicas do scanner, incluindo aspectos como a uniformidade da superfície, a distorção de almofada de alfinetes, a deslocação do ponto focal ou a precisão da posição e da velocidade de marcação. O dispositivo funciona através da deteção da luz laser dispersa numa placa de vidro estruturada e é, portanto, independente da potência ótica.
