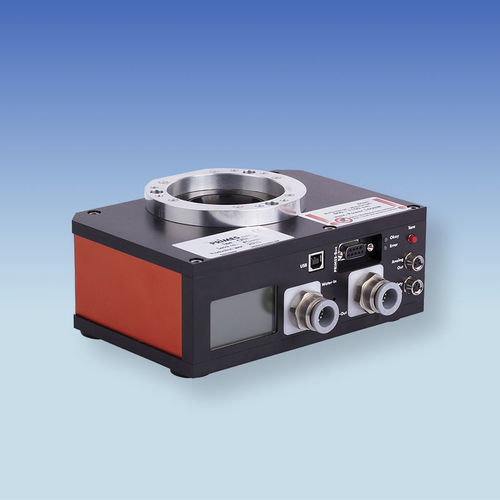

Instrumento de medição de potência CPM

de diâmetrode densidadede posição

A série de produtos PRIMES CompactPowerMonitor (CPM) impressiona pelo seu design compacto e pela facilidade de manuseamento e utilização. Dependendo da versão, podem ser medidas potências laser de 0,1 a 20 kW. Isto é determinado principalmente pela potência absoluta e pela densidade máxima de potência do feixe laser. As várias versões do CPM diferem principalmente no tamanho do absorvedor e no caudal necessário da água de arrefecimento. A ligação, o funcionamento e o manuseamento dos aparelhos são idênticos em todos os casos. O CompactPowerMonitor mede a potência bruta do feixe de fontes de laser de onda contínua na gama de comprimentos de onda de lasers de estado sólido (YAG) ou lasers de CO2, dependendo da calibração. CPM F-1 (1 kW) O CPM F-1 é um medidor de potência calorimétrico para a gama de 100 W a 1.4kW - baseado no CPM F-10 CompactPowerMonitor. O formato foi significativamente reduzido para poder trabalhar em células de processamento laser muito confinadas. CPM F-10 (10 kW) O CPM F-10 merece uma atenção especial, um dispositivo que se distingue pelo seu grande absorvedor plano e pelo seu baixo peso, bem como por uma retro-reflexão extremamente baixa. O princípio de medição calorimétrica permite medições de alta precisão, independentemente do diâmetro do feixe e da posição de impacto no absorvedor. CPM F-20 (20 kW) O seu "irmão mais velho" foi também optimizado em termos de peso. A abertura livre de 135 mm permite a medição de potência muito atrás do plano focal ou também de diâmetros de feixe bruto muito grandes, por exemplo, atrás de um telescópio. CPM C-9 Para densidades de potência significativamente mais elevadas, é utilizado o CPM C-9 com um refletor cónico e um absorvedor cilíndrico. A intensidade permitida é de até 10 kW/cm2.
