Instrumento de medição de potência PMM

de densidadede frequênciade posição

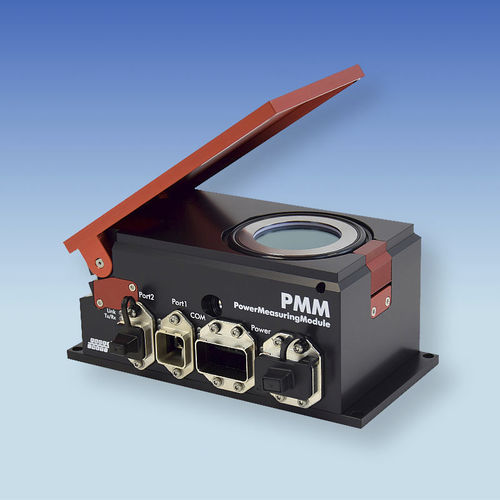

O PRIMES PowerMeasuringModule (PMM) é um sistema robusto de medição de potência laser que determina a potência ótica diretamente na zona de produção. Graças à interface de bus de campo, o PMM pode ser facilmente integrado em controladores de equipamentos - estão disponíveis vários sistemas. Graças ao acoplamento direto ao controlador da máquina, podem ser efectuadas e documentadas medições totalmente automatizadas. Isto cria a base para a monitorização do feixe durante o processamento - um componente essencial da garantia de qualidade no fabrico com lasers. O PowerMeasuringModule mede a potência do laser calorimetricamente. O absorvedor é irradiado pelo laser durante um período definido. Com a capacidade térmica do corpo de ensaio, o aumento da temperatura e o tempo de exposição, a potência ótica é calculada em poucos segundos. A medição do tempo de exposição aumenta a fiabilidade dos resultados. O resultado da medição é independente da dimensão e da posição do feixe. O absorvedor arrefece por condução térmica para o ar circundante. Este facto limita a frequência de medição do sistema. O controlador da instalação pode consultar a temperatura do absorvedor em qualquer altura e determinar o novo período de irradiação. Um dispositivo de fecho mecânico na abertura de entrada e um vidro de proteção protegem o dispositivo de medição da sujidade. A densidade máxima de potência no absorvedor é de 1,5 kW/cm2. Sequência de medição rápida Quando o PowerMeasuringModule é integrado numa instalação de fabrico de robôs industriais, o objetivo é conseguir o ciclo de relógio mais curto possível durante a medição. De modo a reduzir a duração da medição, o tempo de paragem do robot pode ser reduzido apenas ao período de irradiação do PowerMeasuringModule.
