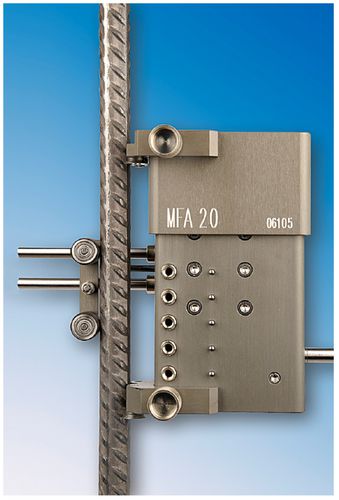

Extensômetro MFA 20

O extensómetro MFA 20 é adequado para determinar o ponto de cedência e a deformação uniforme para amostras de ensaio com mais de 4 mm de diâmetro e 15 mm de largura. O MFA 20 é composto por duas metades de invólucro que se deslocam paralela e facilmente uma em direção à outra sobre barras de guia sem folga. O invólucro superior sobrepõe-se ao invólucro inferior para a extensão total, de modo a que a guia paralela e o sistema de medição estejam protegidos contra danos e poeiras. Uma mola de medição com um extensómetro de ponte completa com compensação de temperatura serve de sistema de medição para a MFA 20. Para obter uma posição simétrica dos contra-rolos em relação aos bordos das facas, o dispositivo de fixação pode ser rodado e o dispositivo de fixação deslocado em três passos. O comprimento inicial do calibre pode ser ajustado até 140 mm com o braço de extensão superior e até 200 mm com os braços de extensão superior e inferior, em passos de 10 mm. Mesmo comprimentos intermédios, como, por exemplo, 55 a 195 mm, podem ser obtidos por deslocação adicional das lâminas superior e inferior. Para comprimentos iniciais superiores a 100 mm, deve ser utilizado o suporte que pertence ao braço de extensão e que tem a maior distância entre os contra-rolos. A caixa é feita de uma liga de alumínio de alta resistência e tem uma superfície anodizada dura, duradoura e resistente a riscos. Para as peças pequenas são utilizados bronze argentino e aço inoxidável. Os gumes redondos das facas podem ser utilizados ao longo de todo o perímetro, rodando-os. Desta forma, consegue-se uma vida útil mais longa.
