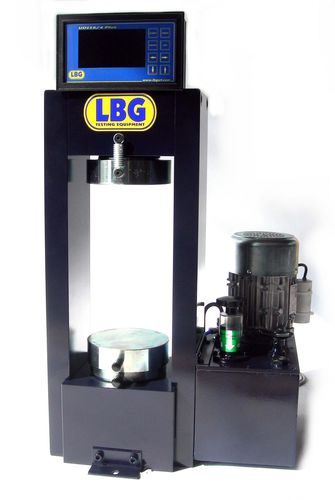

Máquina de ensaio de compressão C104

motorizadade materiaisindustrial

A máquina é adequada para efetuar ensaios de compressão em: - provetes cilíndricos com diâmetro de 150 mm e altura de 300 mm - provetes cilíndricos com diâmetro de 160 mm e altura de 320 mm A estrutura é montada sem soldadura através de um rebordo de penas e de um sistema de fixação, propositadamente estudado e concebido para garantir uma excecional vida útil e estabilidade no tempo. O alojamento do pistão de carga foi obtido no elemento inferior da prensa. As dimensões extremamente reduzidas da máquina permitem uma utilização óptima do espaço disponível em condições de transporte e armazenamento, melhorando significativamente a economia global.Os pratos de compressão de todas estas máquinas são endurecidos e rectificados. O cilindro hidráulico e o pistão são fabricados em aço especial e rectificados; um dispositivo de fim de curso evita a saída do pistão do cilindro. Tendo em conta as elevadas pressões que se verificam durante o ensaio de compressão, foi adotado um anel de vedação especial que permite minimizar os atritos e que foi colocado numa ranhura do cilindro. A unidade óleo-hidráulica é movida por um motor elétrico com um interrutor incorporado e uma bomba que permite aplicar a carga de forma uniforme e constante é colocada no interior. Um dispositivo permite uma rápida aproximação das placas ao provete, com a passagem automática à pressão de ensaio no momento do contacto entre as placas e o provete. Uma válvula especial, com controlo externo, permite efetuar uma pré-regulação do gradiente de carga, de acordo com o exigido pela norma, e é fornecida com uma válvula de segurança de máxima pressão, para evitar a rutura do sistema de medição de carga para além da capacidade máxima da máquina.
