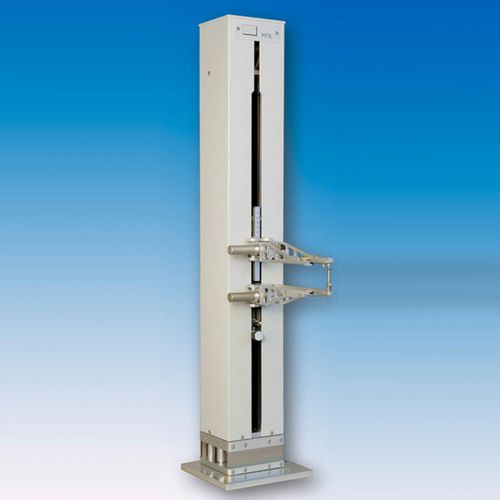

Extensômetro MFN-A-L

O extensómetro MFN tem um design modular. Por isso, pode ser escolhido para cada aplicação. O MFN-A oferece uma gama de medição pequena e grande. Com a gama mais pequena (4 mm) obtém-se a maior precisão de medição. As cabeças de medição com os braços de medição montados são guiadas em paralelo e movem-se sem folga entre duas colunas cromadas. Não ocorrem erros devido a alterações no ângulo dos braços e devido à inclinação dos gumes das facas sobre a amostra, como acontece numa configuração simples com braços de medição rotativos. Uma placa de oscilação paralela facilmente deslocável compensa os erros de alinhamento e a inclinação entre a máquina e o MFN. É montada na base da NMF e não é transferida qualquer força para a amostra. Uma mola de medição ligada a um extensómetro de ponte completa está alojada no braço de medição superior direito. A sua deflexão resulta do pino de medição do braço inferior ao longo da linha que passa pelo "gume da faca e centro da amostra". O posicionamento próximo do sistema de medição em relação à amostra torna possível uma precisão de medição que, de outra forma, só é possível através de extensómetros fixados à mão diretamente na amostra. Os pinos de medição necessários para diferentes L0 podem ser trocados fácil e rapidamente (o acessório padrão é um pino de 50 mm).
