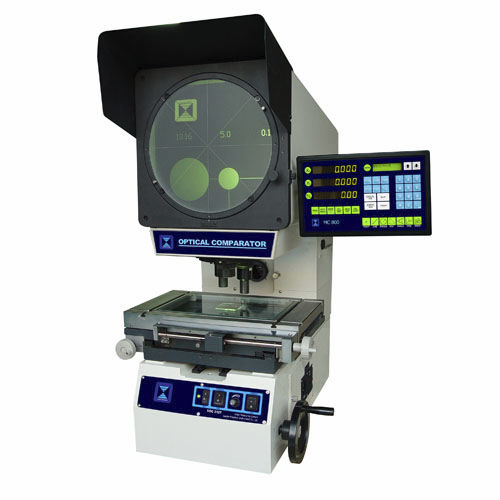

O projetor de perfil da torreta realça medidas através de sua lente interna que pode ser girada. O desempenho de medição não é afetado através de uma carga da imagem de 40 quilogramas, assim tendo por resultado imagens eretas e un-invertidas.
Construído com uma exatidão da ampliação de 0.08% para o contorno e de 0.12% para a iluminação de superfície, o dispositivo pode trabalhar com uma exatidão do µm do (3+L/100) e uma repetibilidade de 0.003 milímetros. Estando em uma altura de 90 milímetros, o workpiece pesa um total de 100 quilogramas.
O dispositivo igualmente caracteriza uma conversão de mm/inch e a conversão de 0° 90° 270° 360°, assim como uma função da conversão de ABS/INC. Tem um ajuste zero e opera-se com cálculo de 1/2. O projetor igualmente executa com uma propriedade linear da compensação. O readout digital vem sob a forma de um contador da metrologia com uma saída RS232.
---
