Sistema de medição de carga EMS

de tensõesde peçaspara calibração

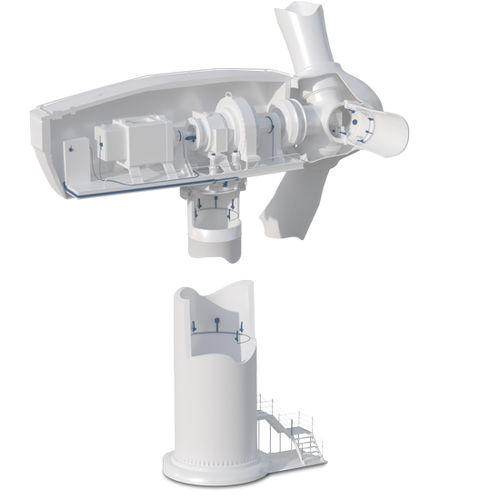

monitorização rápida e simples da carga estrutural graças ao pré-processamento de dados do sensor O EMS, Sistema de Medição de Alongamento, é capaz de monitorizar cargas na pá do rotor, na estrutura da máquina, e na torre de uma turbina eólica. Consiste numa combinação de sensores de tensão, uma unidade central de avaliação, e aplicações de software optimizadas. O sistema pode ser adaptado ao tamanho e complexidade da aplicação. O EMS com módulos básicos simplifica a monitorização e cálculo da carga através da ajuda de dados verificados do sensor e do sistema. Estes dados podem ser utilizados para aumentar a disponibilidade e o tempo de vida útil das turbinas eólicas. Os módulos básicos de software fornecidos oferecem as seguintes funções: Verificação da plausibilidade dos dados do sensor, Calibração multiponto dos sinais dos sensores, Reacções individuais aos erros do sistema, Monitorização dos limites de tensão do material. Os módulos básicos do EMS ajudam a reduzir os custos de desenvolvimento, graças aos dados pré-avaliados dos sensores, suportam a calibração do rotor e a manipulação de erros. A monitorização dos limites de tensão do material também é possível com o módulo básico. O hardware do sistema é personalizado para a aplicação no que diz respeito ao tamanho e complexidade, com uma escolha entre alguns dos seguintes produtos e componentes (ver imagem). Instalar até quatro sensores de deformação por cada porta de entrada para recolher dados de medição de deformação em tempo real. Para as pás do rotor, as gateways são ligadas à caixa de diagnóstico do processo, a PDB, que é colocada no cubo da turbina eólica. Os sensores de deformação também podem ser ligados através de gateways a partir das partes inferior e superior da torre, para fazer parte deste sistema de medição de deformação e carga de alta resolução.
