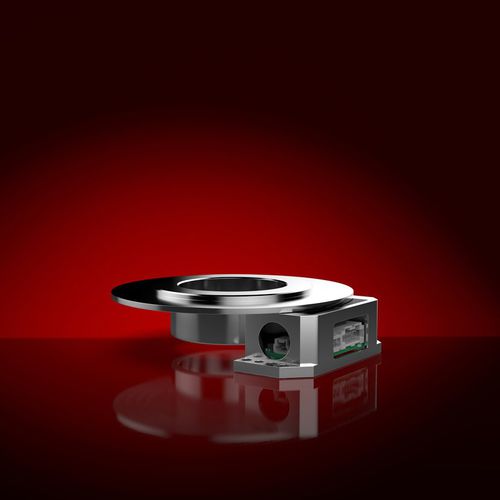

Encoder rotativo absoluto GEL 2311

magnéticoSSI

Geral ■ Codificador magnético multi-voltas absoluto rotativo com codificador electrónico equipamento ■ Kit de montagem sem rolamentos em dois modelos para instalação direta em motores ■ Com interface SSI ou BiSS ■ Sinais diferenciais adicionais de saída de anolgue sin/cos 1 Vpp 128 períodos por turno Características Desenho A (unidade de leitura aberta com placa de montagem) ■ Transmissão de dados SSI 29 bits 17 bits uma volta 12 bits multi-voltas ■ Equipamento electrónico sem desgaste; em alternativa, com - Bateria tampão integrada de alto desempenho - Almofadas de solda para conexão de bateria externa ■ Diâmetro do eixo oco 18, 23, 25 mm Design B (unidade de leitura em caixa) ■ Transmissão de dados SSI: 32 bits 30 bits de dados, 1 bit de erro (E), 1 bit de aviso (W) - 17 bits uma volta - 13 bits multi-voltas ■ Tomada de ficha para bateria externa ■ Monitorização da bateria através da transmissão de dados SSI ■ Diâmetro do eixo oco 40, 50, 65, 78 mm Vantagens ■ Faixa de temperatura estendida de -40 °C a +120 °C ■ Alta resolução ■ Livre de desgaste devido à varredura magnética ■ Kit de montagem com diâmetros de eixo oco variáveis Campo de aplicação ■ Tecnologia de acionamento ■ Robótica
