Concebida para satisfazer os requisitos da norma EN61850, a gama ACS é utilizada para controlar e gerir a alimentação eléctrica das subestações eléctricas.

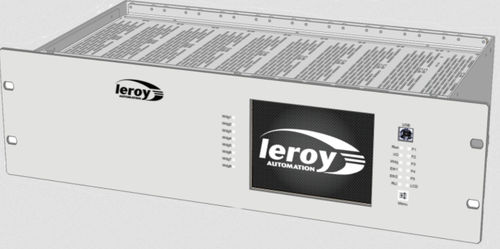

O ecrã táctil no painel frontal permite o controlo ergonómico da instalação: visualizar, encomendar, listar e reconhecer defeitos, ..
As entradas / saídas são ligadas no painel traseiro. São concebidas para se adaptarem a qualquer tipo de alimentação: 24Vdc, 48Vdc ou 125Vdc.
O protocolo IEC61850 permite uma integração no sistema de controlo global da subestação.
Mais de 30000 placas modulares ACS estão instaladas até à data.
UNIDADE CENTRAL
-Processador central de processamento :
-Marvel Xscale 32 bits 416Mhz
-Coprocessador de E/S :
-STM32 120Mhz
-Memórias :
-RAM : 64Mo
-Flash ROM : 32Mo
-Flash (memória persistente) : 4Ko
CARACTERÍSTICAS DOS INPUTS/OUTPUTS
Quadro de entradas redundantes de multi-voltagem
Quadro com 16 entradas
2 cadeias de aquisição distintas por input
Parafuso de ligação : 1 comum para 2 entradas
Tensão de funcionamento de cada entrada : escolha por cablagem :
24Vdc - 20 mA
48Vdc - 15 mA
125Vdc - 6 mA
Autocontrolo no cartão:
Monitorização das tensões internas
Acompanhamento do diálogo com a CPU
Redundância do endereço do cartão no autocarro
Quadro de controlo-comando
Quadro com 4 interfaces de comutação.
Para cada interface :
1 saída de relé "para fechar o aparelho de comutação"
1 saída de relé "para abrir o aparelho de comutação"
Tensão máxima de comutação : 300Vdc
Potência máxima de comutação : 60W
1 entrada "aparelho de comutação fechado
1 entrada "aparelho de comutação aberto
Escolha da tensão de entrada por cablagem
---
