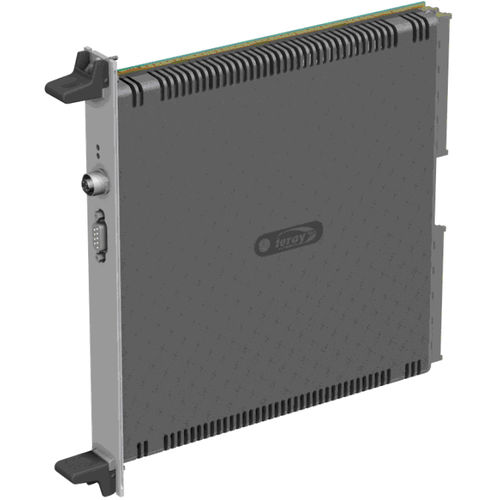

Módulo E/S digital BRIO series

EthernetModBUS RTUCANopen

Juntamente com os computadores centrais, os módulos de entrada / saída qualificados EN 50155 tornam possível construir arquitecturas completas de controlo de comboios (TCMS). Estes módulos de aquisição e controlo são baseados numa plataforma genérica: o "Basic Remote". Módulo de entrada / saída "BRIO" (" BRIO ") BRIO genérico está em conformidade com o nível SIL0 da EN 50126, EN 50128, EN 50129. A gama é complementada por módulos específicos: -BRIO SIL2 : Módulos de entrada/saída SIL2 -BRIO SSPC : Controlador de Potência de Estado Sólido -BRIO CEE : Controlador de Intercâmbio de Energia UNIDADE CENTRAL -Processador : STM32 32 bits/200Mhz -Sistema operativo : RTOS grátis -Coprocessador de E/S : FPGA Xilinx -Memórias : SDRAM 8Mo, NAND, Crypto. MONTAGEM E INSTALAÇÃO -Produto de alumínio com cobertura protectora de material compósito -Dimensões : L x A x P = 30 x 262 x 265 mm -Montagem : -montagem em rack 6U x 6HP -Montagem remota autónoma com um suporte lateral -Cablagem das entradas/saídas e alimentação no painel traseiro : -2 conectores do tipo DIN41612 F48 classe macho 1 -Rede de cablagem no painel frontal : -Ethernet : M12 código D fêmea -Ligações em série : Subd 9 pontos FORNECIMENTO DE ENERGIA -Alimentação de gama completa 24Vdc a 110Vdc -Protecção contra inversão de polaridade e sob tensão -Consumo de energia : <20W MÓDULO CONFIGURÁVEL -BRIO pode ser usado como um módulo remoto configurável -O mapeamento de dados é fixo -Possibilidade de desencadear o descarregamento de parâmetros operacionais a partir de uma base de dados central após reconhecimento de uma chave de identificação ligada à SubD RS232 -Operação e manutenção por Serviços Web
