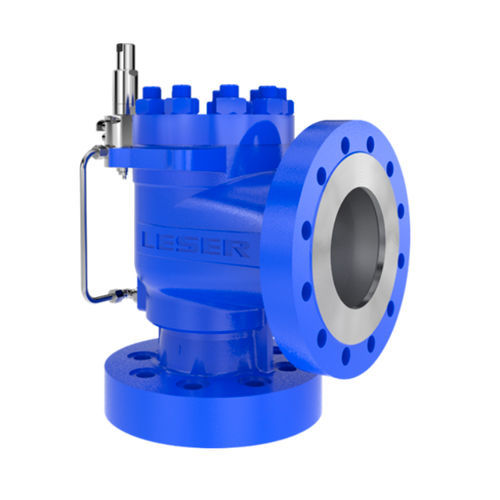

Válvula de segurança pilotada 811

Soluções para alta eficiência da planta Válvulas de Segurança Piloto-Operada -A maior capacidade de alívio entre todas as Séries -Estanqueidade até a pressão de ajuste -Pressão de trabalho até 96% da pressão de ajuste -Contra pressão até 70% dos pressão de ajuste -Preventor de refluxo integrado como um componente padrão -A tubulação integrada previne danos e congelamento -Sistema Pneumático Auxiliar Equipamento que permite as seguintes características em uma válvula de segurança: -Estanqueidade até pressão de ajuste -Pressão de trabalho até 97% da pressão de ajuste -Baixa perda fluido devido ao curto tempo de abertura -Teste funcional e válvula de ajuste possíveis durante a operação -Adequado para todas as temperaturas Especificações técnicas Tipo 811 Orifício Padrão API assim como Orifício Extra: 1 D 2 - 8 T 10 / 1 G 2 - 8 T+ 10 Diâmetro Orifício d₀ 11 - 190 mm | 0,433 - 7,087 in Área Orifício A₀ 95 - 25446,9 mm² | 0,147 - 39,443 in² Classificação de Flanges de Entrada PN 10 - PN 250 | CL150 - CL1500 Temperatura (de acordo com DIN EN) -45 a 200 °C (Especial: -162 a 300 °C) | -49 a 392 °F (Especial: -259,6 a 572 °F) Temperatura (para ASME) -45 a 200 °C (Especial: -162 a 300 °C) | -49 a 392 °F (Especial: -259,6 a 572 °F) Material Corpo 1.0619, 1.4408 (Especial: Hi Alloy) | SA 216 WCB, SA 351 CF8M, SA 352 LCB (Especial: Hi Alloy) Conexão da Válvula Flange conforme DIN EN 1092, ASME B 16.5, ou JIS 2220 Tipo de Carga Controlado pelo fluido do processo Aprovações ASME Sec. VIII Div. 1, PED/ DIN EN ISO 4126-4, PED/ AD 2000-Merkblatt A2, AQSIQ, EAC, TSSA Sociedades Classificadoras LR, RINA, DNV GL, BV
