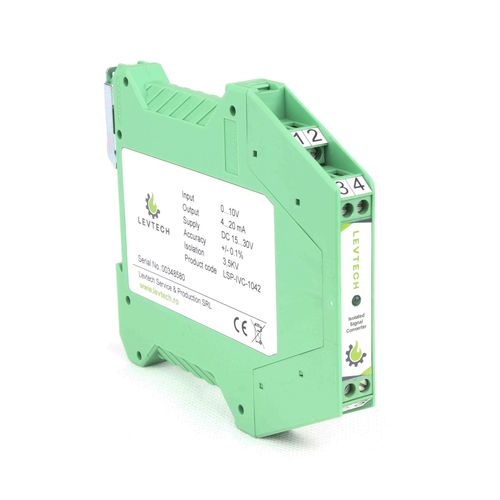

Conversor de sinal analógico LSP-IC series

transmissorisoladorpara trilho DIN

Este dispositivo é utilizado para converter sinais analógicos padronizados (0(4)-20mA, 0-10V, 0-5V), por exemplo 4-20mA de entrada para 0-10V de saída. O dispositivo tem de ser encomendado para a conversão específica e não pode ser alterado posteriormente. O que é o Conversor de Sinal Isolado? O conversor de sinal é utilizado nos casos em que o dispositivo de medição ou o tipo de sinal analógico do transmissor não corresponde à entrada da unidade de processamento. Por exemplo, você tem um transmissor de condutividade com saída 4-20mA, mas você tem um PLC Siemens 1200 com apenas entrada de sinal analógico de 0-10V. Usando este conversor, o sinal de 4-20mA é convertido para sinal analógico de 0-10V e é mais barato do que comprar um módulo de entrada analógica para o PLC. Além disso, é um isolador galvânico de 3 pontos em si, que faz o isolamento 3500VDC entre a entrada, saída e fonte de alimentação. Tipos de conversão que podem ser encomendados: Código do pedido - Entrada - Saída LSP-IVC-1020 - 0-10V - 0-20mA LSP-IVC-1042 - 0-10V - 4-20mA LSP-IVC-0520 - 0-5V - 0-20mA LSP-IVC-0542 - 0-5V - 4-20mA LSP-IAC-2010 - 0-20mA - 0-10V LSP-IAC-2005 - 0-20mA - 0-5V LSP-IAC-4210 - 4-20mA - 0-10V LSP-IAC-4205 - 4-20mA - 0-5V LSP-IAC-4202 - 4-20mA - 0-20mA LSP-IAC-0242 - 0-20mA - 4-20mA Características - Isolado de três maneiras - 3500VDC isolamento - Calibrado de fábrica - Montagem em trilho DIN TS-35 - +/-0,1% de precisão - Saída analógica 0-10V ou 0-5V - caso Ip40 - Terminais de parafuso - LED de energia - Tensão de alimentação 24VDC - Feito na UE
