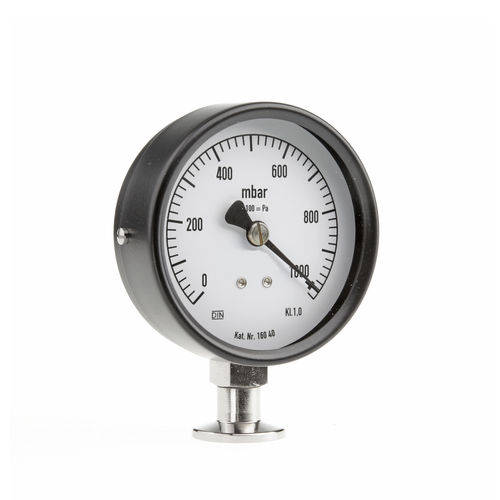

Vacuômetro com tubo de Bourdon BOURDONVAC A

analógico

Robustos medidores de vácuo de pressão relativa baseados no princípio de Bourdon que cobrem a faixa de pressão de 1 a 1020 mbar (0,75 a 765 Torr). O interior de um tubo que está dobrado em um arco circular (o chamado tubo Bourdon) está conectado ao sistema de vácuo. Devido ao efeito da pressão atmosférica externa, a extremidade do tubo dobra-se mais ou menos durante o processo de evacuação. Isto actua a disposição do ponteiro que está ligado a este ponto. A pressão correspondente pode ser lida em uma escala linear. Com os manômetros Bourdon é possível determinar aproximadamente pressões entre 10 mbar (7,5 Torr) e a pressão atmosférica. Vantagens para o Utilizador Altamente confiável, robusto, insensível a vibrações Leitura linear, independente do tipo de gás Aplicações Típicas Destilação a vácuo Processos de secagem Sistemas de transporte a vácuo
