Fresadora CNC de 3 eixos KX45 GV2
verticalcom pórtico fixode bancada fixa

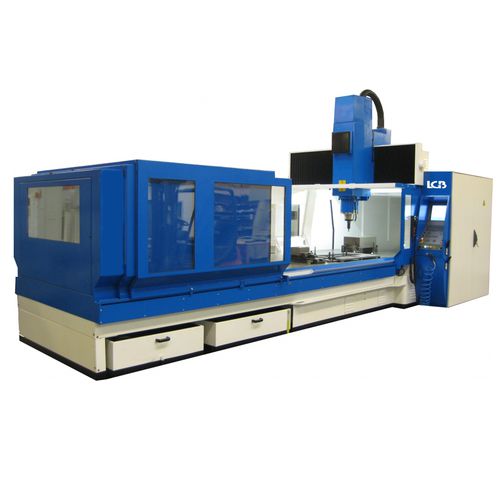

Fresadora CNC de 3 eixos - KX45 GV2 - LGB Scop - vertical / com pórtico fixo / de bancada fixa
Fresadora CNC de 3 eixos - KX45 GV2 - LGB Scop - vertical / com pórtico fixo / de bancada fixa
Fresadora CNC de 3 eixos - KX45 GV2 - LGB Scop - vertical / com pórtico fixo / de bancada fixa - imagem - 2
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
com pórtico fixo, de bancada fixa, com mesa móvel
Cone
HSK-63-A
Número de ferramentas
24 ferramentas
Aplicações
para a indústria dos moldes, para matriz
Outras características
de alta velocidade, de alta precisão, de alto desempenho, com trocador automático de ferramentas
Curso X

3.300 mm
(129,92 in)

Curso Y

1.500 mm
(59,06 in)

Curso Z

600 mm
(23,62 in)

Velocidade de rotação

15.000 rpm
(94.248 rad.min-1)

Potência

30 kW, 36 kW, 51 kW
(40,79 hp, 48,95 hp, 69,34 hp)

Velocidade de avanço no eixo X

25.000 mm/min
(16 in/s)

Velocidade de avanço no eixo Y

25.000 mm/min
(16 in/s)

Velocidade de avanço no eixo Z

30.000 mm/min
(20 in/s)

Peso máx. das ferramentas

5 kg
(11 lb)

Tempo de troca de ferramentas

8 s

Peso total

15.500 kg
(34.171,65 lb)

Comprimento total

8.450 mm
(332,7 in)

Largura total

3.500 mm
(137,8 in)

Altura total

3.260 mm
(128,3 in)

Descrição

A estrutura em portal da máquina (mesa móvel, mesa fixa, portal e transversal) permite uma maior estabilidade e rigidez que são reforçadas por uma estabilização térmica controlada. Os eixos "X", "Y" e "Z" estão equipados com guias de rolos SCHNEEBERGER que garantem uma elevada precisão no posicionamento dos eixos.O conjunto HEIDENHAIN, que inclui um CN IT 530 HSCI, codificadores lineares absolutos, motores para os eixos e variadores, permite velocidades elevadas e uma excelente precisão de corte no desbaste e no acabamento, graças à perfeita interação entre o algoritmo HSM do controlo digital e os diferentes elementos da máquina. Esta nova gama "GV" foi desenvolvida em estreita colaboração com os nossos clientes e parceiros, a fim de satisfazer as exigências de maquinação no domínio da fabricação de ferramentas (conceção de moldes, matrizes e modelos), produção de peças para a indústria aeronáutica e automóvel, bem como para produtos mecânicos de alta precisão.

---

Tradução automática  (ver texto original em inglês)
