Fresadora CNC de 5 eixos KX45 Square Five1
verticalcom pórtico fixode bancada fixa

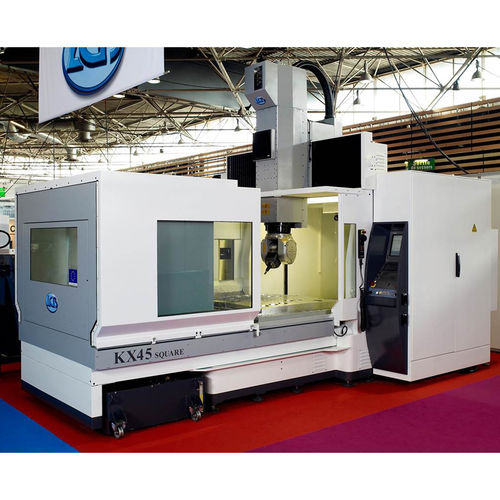

Fresadora CNC de 5 eixos - KX45 Square Five1 - LGB Scop - vertical / com pórtico fixo / de bancada fixa
Fresadora CNC de 5 eixos - KX45 Square Five1 - LGB Scop - vertical / com pórtico fixo / de bancada fixa
Fresadora CNC de 5 eixos - KX45 Square Five1 - LGB Scop - vertical / com pórtico fixo / de bancada fixa - imagem - 2
Fresadora CNC de 5 eixos - KX45 Square Five1 - LGB Scop - vertical / com pórtico fixo / de bancada fixa - imagem - 3
Fresadora CNC de 5 eixos - KX45 Square Five1 - LGB Scop - vertical / com pórtico fixo / de bancada fixa - imagem - 4
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
com pórtico fixo, de bancada fixa, com mesa móvel
Cone
HSK F63
Número de ferramentas
24 ferramentas
Função adicional
de corte
Aplicações
para a indústria dos moldes, para matriz
Outras características
de alta velocidade, de alta precisão, de alto desempenho, com trocador automático de ferramentas
Curso X

1.500 mm
(59,06 in)

Curso Y

1.500 mm
(59,06 in)

Curso Z

800 mm
(31,5 in)

Velocidade de rotação

20.000 rpm
(125.664 rad.min-1)

Potência

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Velocidade de avanço no eixo X

40.000 mm/min
(26 in/s)

Velocidade de avanço no eixo Y

40.000 mm/min
(26 in/s)

Velocidade de avanço no eixo Z

30.000 mm/min
(20 in/s)

Peso máx. das ferramentas

5 kg
(11 lb)

Tempo de troca de ferramentas

8 s

Peso total

15.000 kg
(33.069,34 lb)

Comprimento total

5.000 mm
(196,9 in)

Largura total

3.500 mm
(137,8 in)

Altura total

4.150 mm
(163,4 in)

Descrição

A estrutura em portal da máquina (mesa móvel, base fixa, portal e transversal) permite uma maior estabilidade e rigidez, reforçadas pela estabilização térmica controlada. Os eixos "X", "Y" e "Z" estão equipados com guias de rolos SCHNEEBERGER que garantem uma elevada precisão no posicionamento dos eixos O conjunto HEIDENHAIN, que inclui um CN IT 530 HSCI, codificadores lineares absolutos, motores para os eixos e variadores, permite velocidades elevadas e uma excelente precisão de corte no desbaste e no acabamento, graças à perfeita interação entre o algoritmo HSM do controlo digital e os diferentes elementos da máquina. A combinação de cada elemento desta máquina proporciona um elevado desempenho. Esta nova gama "KX" foi desenvolvida em estreita colaboração com os nossos clientes e parceiros, a fim de satisfazer as exigências de maquinação no domínio da fabricação de ferramentas (conceção de moldes, matrizes e modelos), produção de peças para a indústria aeronáutica e automóvel, bem como para produtos mecânicos de alta precisão.

---

Tradução automática  (ver texto original em inglês)
