Fresadora CNC de 5 eixos KX55 Five3
verticalcom pórtico fixode bancada fixa

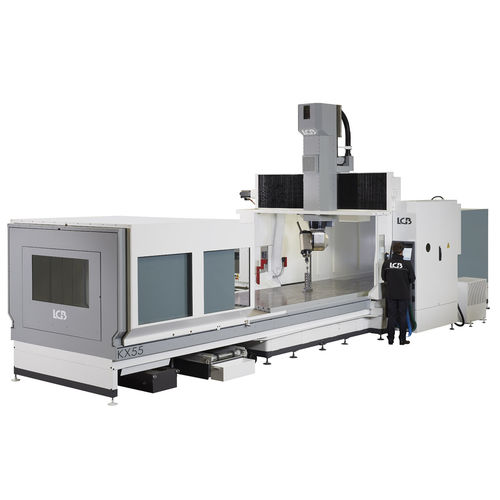

Fresadora CNC de 5 eixos - KX55 Five3 - LGB Scop - vertical / com pórtico fixo / de bancada fixa
Fresadora CNC de 5 eixos - KX55 Five3 - LGB Scop - vertical / com pórtico fixo / de bancada fixa
Fresadora CNC de 5 eixos - KX55 Five3 - LGB Scop - vertical / com pórtico fixo / de bancada fixa - imagem - 2
Fresadora CNC de 5 eixos - KX55 Five3 - LGB Scop - vertical / com pórtico fixo / de bancada fixa - imagem - 3
Fresadora CNC de 5 eixos - KX55 Five3 - LGB Scop - vertical / com pórtico fixo / de bancada fixa - imagem - 4
Fresadora CNC de 5 eixos - KX55 Five3 - LGB Scop - vertical / com pórtico fixo / de bancada fixa - imagem - 5
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
com pórtico fixo, de bancada fixa, com mesa móvel
Cone
HSK-63-A
Número de ferramentas
24 ferramentas
Função adicional
de corte
Aplicações
para a indústria dos moldes, para matriz
Outras características
de alta velocidade, de alta precisão, de alto desempenho, com trocador automático de ferramentas
Curso X

3.300 mm
(129,92 in)

Curso Y

2.650 mm
(104,33 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

15.000 rpm
(94.248 rad.min-1)

Potência

21 kW, 27 kW
(28,55 hp, 36,71 hp)

Velocidade de avanço no eixo X

30.000 mm/min
(20 in/s)

Velocidade de avanço no eixo Y

30.000 mm/min
(20 in/s)

Velocidade de avanço no eixo Z

30.000 mm/min
(20 in/s)

Peso máx. das ferramentas

5 kg
(11 lb)

Tempo de troca de ferramentas

8 s

Peso total

22.000 kg
(48.501,7 lb)

Comprimento total

8.650 mm
(340,6 in)

Largura total

4.110 mm
(161,8 in)

Altura total

4.720 mm
(185,8 in)

Descrição

A estrutura em portal da máquina (mesa móvel, base fixa, portal e transversal) permite uma maior estabilidade e rigidez, reforçadas pela estabilização térmica controlada. Os eixos "X", "Y" e "Z" estão equipados com guias de rolos SCHNEEBERGER que garantem uma elevada precisão no posicionamento dos eixos O conjunto HEIDENHAIN, que inclui um CN IT 530 HSCI, codificadores lineares absolutos, motores para os eixos e variadores, permite velocidades elevadas e uma excelente precisão de corte no desbaste e no acabamento, graças à perfeita interação entre o algoritmo HSM do controlo digital e os diferentes elementos da máquina. A combinação de cada elemento desta máquina proporciona um elevado desempenho. Esta nova gama "KX" foi desenvolvida em estreita colaboração com os nossos clientes e parceiros, a fim de satisfazer as exigências de maquinação no domínio da fabricação de ferramentas (conceção de moldes, matrizes e modelos), produção de peças para a indústria aeronáutica e automóvel, bem como para produtos mecânicos de alta precisão.

---

Tradução automática  (ver texto original em inglês)
