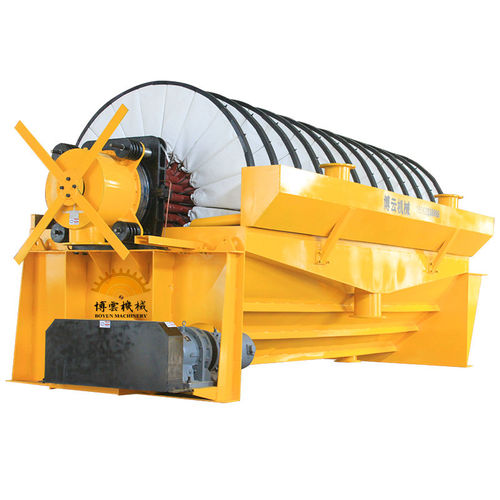

O filtro rotativo de vácuo é composto por discos de sector individual. Cada setor é uma unidade filtrante independente, uma câmara filtrante é formada no setor por uma tela filtrante. O disco do filtro é accionado por um motor através do desacelerador e da transmissão de engrenagem aberta. O disco do filtro gira no sentido horário na tremonha de polpa, na área de adsorção, a polpa na câmara do filtro formará o bolo devido ao efeito da sucção a vácuo nos setores. O Agitador gira para evitar precipitação sólida. Enquanto longe da superfície da lama, o bolo continua a desidratar sob sucção a vácuo. O filtrado passa através do pano e do tubo do filtro, para descarregar da distribuição. O bolo é descarregado da zona de descarga pelo sopro reverso e descarregado no funil de descarga. O processo de operação completo está continuamente em circulação.
---
