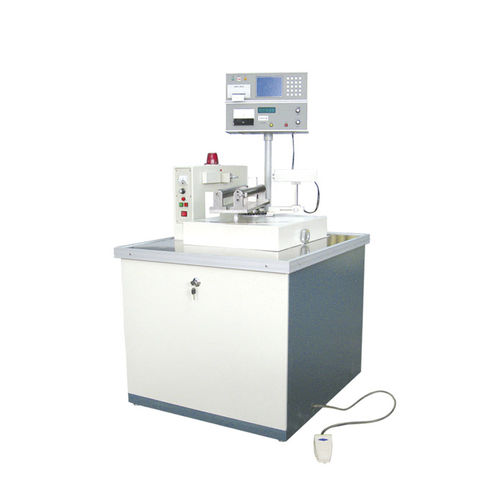

Sistema de medição de orientação YX-5D/5DA

de raios X

Este instrumento é usado especialmente para a medição de orientação de barra de cristal único de silício, ele pode ser usado para combinar com YX-5Z/6Z e dispositivo de corte de linha múltipla. Sua maior característica é que ele pode calcular diretamente o ângulo de deflexão l, valor X & Y da barra de cristal após a medição da orientação, e pode medir com precisão o valor do ângulo do wafer parcial. Estrutura: O instrumento de orientação de cristal único de silício YX-5D consiste em controlador de raio X, dispositivo angular, gravador, obturador óptico eletromagnético, microcontrole, teclado, informações de entrada, exibição de menu de tela, impressão de dados, exibição de ângulo, valor de pico do medidor de força e assim por diante. O software de contagem se aplica com o método de cálculo comum internacional, com unidade de grau, exibe precisão mínima de 0,001 grau, a definição de medição é ±0,008degree（±30〃）, este produto pode medir 3-12 polegadas de diâmetro, 500mm de comprimento, 111.100 de superfície cristalina e assim por diante. Modelo: YX-5D, Medidor de ângulo duplo, um para cálculo de direção, o outro para medição de peças (8 polegadas). YX-5DA, medidor de ângulo simples, cálculo de direcção.
