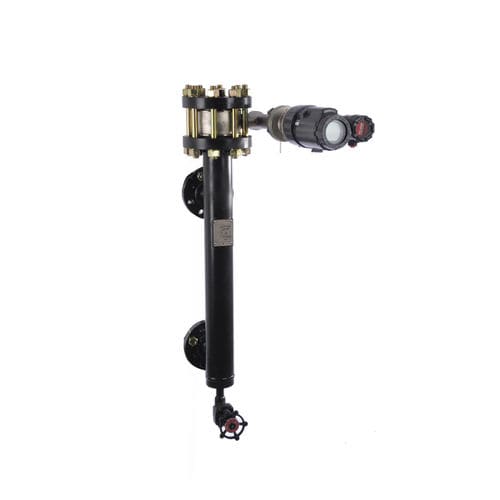

Transmissor de nível de êmbolo DLC3010

para líquidos4–20 mApara tanque

O transmissor de nível do deslocador inteligente (interface) da série DLC consiste em um controlador de nível inteligente e câmara de medição originais importados da série DLC3000, mecanismo de medição, deslocador e tubo de torque, etc. A alteração do nível do líquido desencadeia a alteração da flutuabilidade do deslocador e, em seguida, é transferida para a unidade do tubo de binário. Isso faz com que o tubo de torque e o eixo principal girem de forma sincronizada Ao mesmo tempo, as peças de aço magnético que se fixam no eixo central do tubo de torque giram em deslocamento rotativo. O sensor de efeito Hall detecta a alteração do campo magnético e converte os sinais magnéticos em sinais de corrente. O controlador de nível inteligente da série DLC3000 mede as variáveis de processo com um controlador e um circuito eletrônico relativo, fornece saída de corrente para o LCD do inversor e suporta a comunicação HART. O controlador recebe os sinais elétricos que foram compensados por temperatura e linearizados. Enquanto isso, compensa a mudança de densidade do líquido causada pela mudança da temperatura do processo, em seguida, fornece sinais de saída de corrente de 4 ~ 20mA. O LCD pode indicar saída analógica, variáveis de processo, temperatura do processo (se o RTD estiver instalado), graus de rotação do tubo de torque e faixa percentual da variável, etc.
