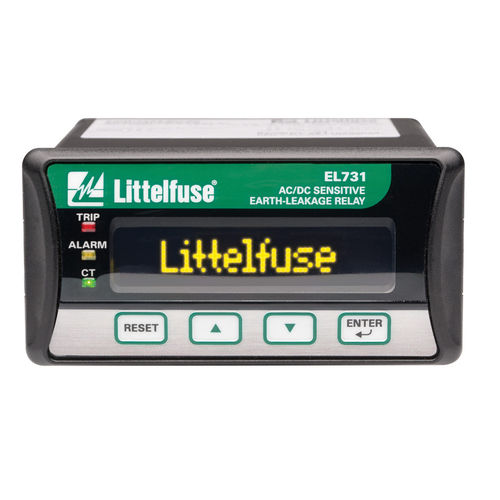

Relé de proteção de fuga à terra EL731 series

de temperatura1 NA/NFCA/CC

O relé da série EL731 opera em sistemas aterrados por resistência CA e sistemas aterrados por CC. Esta unidade é um relé de fuga à terra sensível, CA, CC, baseado em microprocessador, que oferece cobertura completa para todas as frequências de 0-6.000 Hz. São necessários dois TCs para toda a gama de frequências, ou um TC pode ser utilizado apenas para deteção de baixa ou alta frequência. Uma entrada de sensor de temperatura RTD/PTC permite a proteção contra sobreaquecimento. O EL731 oferece capacidades de medição, definições de alarme e disparo protegidas por palavra-passe e comunicações de rede opcionais. O EL731 é utilizado para adicionar proteção de baixo nível contra falhas de terra a variadores de velocidade e a correntes de corrente contínua. Ligação do computador ao relé Conecte o EL731 à rede usando um cabo de conexão Ethernet padrão. Não se recomenda a utilização de um cabo cruzado para ligar o EL731 diretamente ao computador que executa o IP-Config. Um roteador típico atribuirá um endereço IP a todos os computadores conectados que estejam usando DHCP. O EL731 não suporta o uso de DHCP. Se o EL731 estiver sendo configurado pela primeira vez, é recomendável ter apenas um EL731 conectado à rede para evitar erros de comunicação. Caraterísticas - Captação ajustável (30-5.000 mA) - Gama de frequências (0-90 Hz, 20-6.000 Hz) - Ecrã OLED de 32 caracteres - Indicação LED local - Monitorização do circuito de TC - Saída analógica (4-20 mA) - Atraso de tempo ajustável - Definições de alarme e disparo - Entrada do sensor de temperatura - Contactos de saída - Comunicação em rede - Filtragem de harmónicas - Baseado em microprocessador - Fonte de alimentação universal
