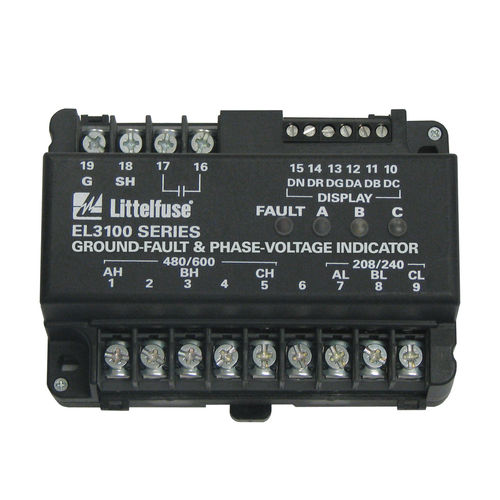

Indicador de defeitos de massa EL3100-00

de tensãode LEDpara trilho DIN

O sistema de indicação de tensão de fase e de defeito à terra da série EL3100 funciona em sistemas de corrente alternada não ligados à terra. É uma unidade auto-alimentada utilizada para detetar defeitos à terra em sistemas trifásicos. O EL3100 cumpre o artigo 250.21(B) do NEC e os requisitos CEC para detectores de terra para sistemas de corrente alternada não ligados à terra. As conexões de tensão são fornecidas para sistemas de 208, 240, 480 e 600 V. O EL3100 pode funcionar de forma autónoma ou com um máximo de cinco indicadores LED remotos. Uma saída de relé de estado sólido fornece indicação de uma falha de terra. O relé de saída é fechado quando a tensão trifásica neutra se desloca como resultado de uma fuga à terra. Três LEDs verdes indicam a presença de tensão fase-terra e um LED vermelho indica um defeito à terra. Caraterísticas - Em conformidade com os códigos NEC® e CEC - LEDs remotos de baixa tensão - Indicação de tensão de fase - Relé de saída
