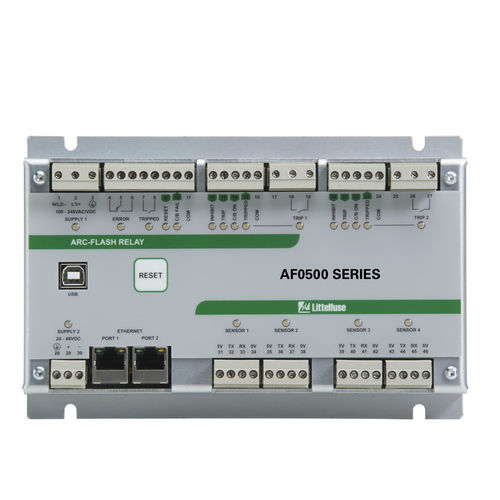

Relé de proteção para arcos elétricos AF0500 series

1 NA/NFpara motor elétricopara gerador

O AF0500 é um relé de proteção contra arco-flash baseado em microprocessador que limita os danos por falha de arco ao detectar a luz de um arco-flash e disparar rapidamente o disjuntor do alimentador. A unidade é adequada para aplicações de painel, transformador, centro de controles de motor e conversor de potência. Sensores, entradas e conexões são monitorados para garantir uma operação à prova de falhas. Um circuito de desarme de estado sólido secundário fornece um caminho de desarme redundante. Uma porta USB é usada para configuração e acesso aos registros de eventos. O relé de proteção contra arco-flash AF0500 inclui uma interface Ethernet e suporta comunicação Modbus TCP. As aplicações de disparo por zona, disparo por disjuntor a montante e disparo por disjuntor podem ser facilmente configuradas. Um número de entradas de controle permite a interconexão de múltiplas unidades AF0500 para formar um sistema.
