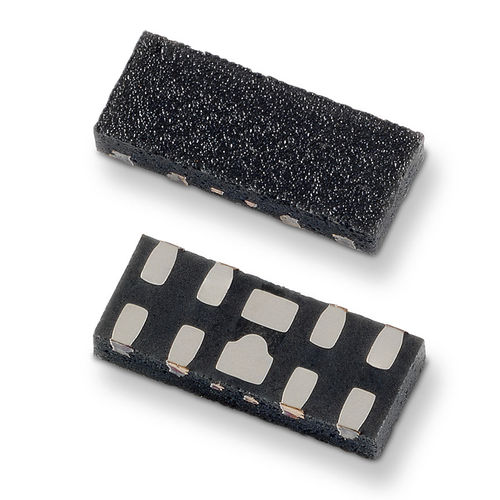

Matriz de díodo TVS SP3420 series

SMDde baixa capacidadede alta velocidade

O SP3420 inclui quatro canais de capacitância ultra baixa e diodos de proteção ESD de alto nível para proteger a taxa de dados de alta velocidade, como USB 3.1, DisplayPort, Thunderbolt e e-SATA. A capacitância típica de 0,32pF ajuda a garantir a integridade do sinal e este dispositivo robusto pode absorver com segurança pancadas ESD repetitivas ao nível máximo especificado na norma internacional IEC 61000-4-2 (Nível 4, descarga de contacto de ±8kV) sem degradação do desempenho, dissipando com segurança 6A de corrente de pico de 8/20μs (IEC 61000-4-5 2ª edição). - ESD, IEC 61000-4-2, ±12kV de contacto, ±15kV de ar - EFT, IEC 61000-4-4, 40A (5/50ns) - Raios, IEC 61000-4-5 2.ª edição, 6A (tP=8/20μs) - Baixa capacitância de 0.32pF@1.5V (TYP) - Corrente de fuga baixa de 0,02μA (TYP) a 3,3V - Baixa tensão de funcionamento e de aperto - Qualificado para AEC-Q101 - Sem halogéneos, sem chumbo e em conformidade com a RoHS - Nível de sensibilidade à humidade (MSL -1) - Linhas de dados de velocidade ultra-alta - USB 3.1, 3.0, 2.0 - DisplayPort(TM) - Thunderbolt (Light Peak) - V-by-One - Interfaces LVDS - Eletrónica de consumo, móvel e portátil - Tablet PC e armazenamento externo com interfaces de alta velocidade
