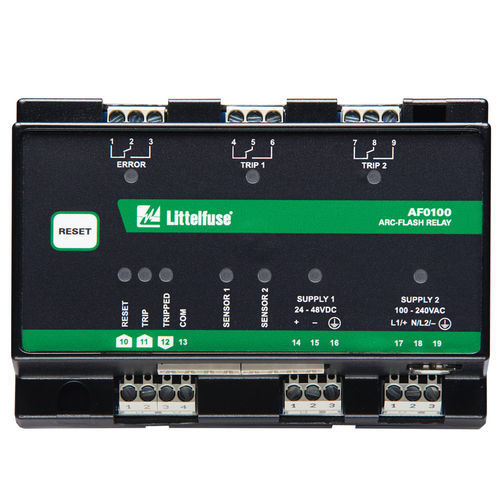

Relé de proteção para arcos elétricos AF0100 series

de circuito de disparopara trilho DINcompacto

O relé de arco-flash série AF0100 é uma solução econômica que reduz os danos por falha de arco, detectando a luz de um arco-flash e disparando rapidamente. Dois sensores de luz remotos podem ser conectados a um relé e vários relés AF0100 e/ou AF0500 podem ser conectados para monitorar sensores adicionais, proporcionando uma cobertura completa para uma ampla gama de aplicações. O corpo compacto, com trilho DIN ou de montagem em superfície torna esta solução ideal para os fabricantes de equipamentos. Dois contatos Form-C isolados são fornecidos para aplicações com múltiplos dispositivos que devem ser disparados. Isto é especialmente útil para aplicações com gerador, onde o gerador e o disjuntor precisam ser disparados no caso de um flash de arco. O AF0100 aceita sensores de ponto PGA-LS10 e sensores de fibra ótica PGA-LS20/ PGA-LS30 em qualquer combinação. A saúde dos sensores é continuamente monitorada para garantir uma operação à prova de falhas. Um circuito de disparo redundante de estado sólido fornece um mecanismo interno à prova de falhas e uma resposta rápida de arco-flash durante a energização. O painel frontal e os LEDs dos sensores indicam a saúde do sensor e a localização de falhas.
