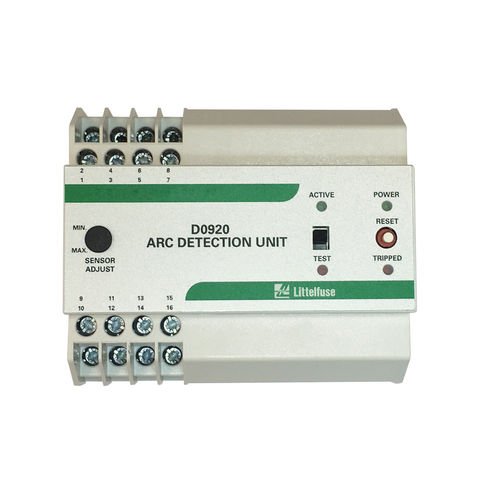

Relé de proteção para arcos elétricos D0920 series

CApara trilho DIN

A unidade de detecção de arco D0920 é um dispositivo de detecção de arco de alta velocidade para sistemas de distribuição de energia elétrica. O D0920 suporta até três sensores de ponto (A0220) montados em um quadro elétrico e requer uma alimentação de 230 Vac. Na ocorrência de uma falha de arco, o D0920 detecta a falha e pulsa a saída de disparo em menos de 1 ms. O tempo de disparo rápido reduz o risco de ferimentos pessoais e danos ao equipamento. O D0920 é normalmente fornecido a partir da alimentação principal do quadro elétrico. A tensão CA pode falhar quando uma falha de arco voltaico se desenvolve. O D0920 utiliza a energia armazenada em um condensador interno para disparar o disjuntor. O capacitor de armazenamento é um capacitor eletrolítico de vida extremamente longa com um tempo de vida especificado de mais de 30 anos a uma temperatura ambiente de 50°C (121°F). A energia de disparo armazenada é suficiente para disjuntores com uma bobina de disparo de 220/250 Vdc. O D0920 possui um relé de indicação de saída com um contato isolado normalmente aberto, e um relé de indicação de saída com um contato isolado normalmente fechado. Características adicionais incluem indicação de potência e disparo, modo de teste e ajuste de sensibilidade.
