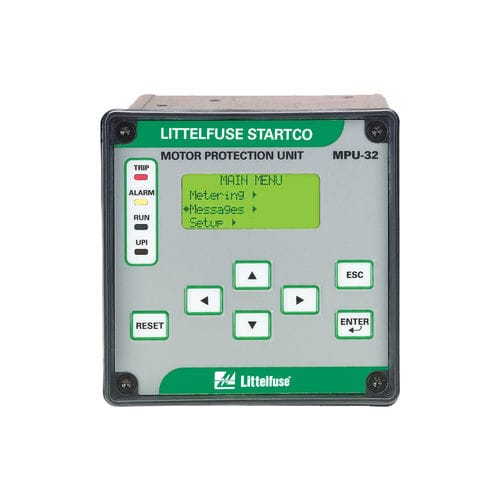

Relé de proteção de tensão MPU-32 series

de correntetrifásicode motor

A Unidade de Proteção do Motor da série MPU-32 é utilizada para fornecer proteção baseada na corrente e na temperatura, medição e registo de dados para motores de indução trifásicos, de baixa tensão e de potência média. Este relé é ideal para a adaptação e atualização da proteção de motores obsoletos ou envelhecidos utilizando TCs existentes. O MPU-32 pode ser programado usando a interface de operação do painel frontal, a porta TIA-232 ou uma rede de comunicações opcional. Consulte a família PMA de kits adaptadores para montagem em painel para substituir relés obsoletos comuns. Unidade de proteção do motor - Três entradas de corrente alternada - Entrada de fuga à terra-CT - Entrada digital programável - Fonte de 24 V CC para entrada digital - Saída analógica 4-20-mA programável - Entrada do sensor de temperatura integrado - 100-Ω-Platinum RTD ou PTC - Três relés de saída programáveis - Comunicações locais RS-232, comunicações de rede opcionais - Software de interface com PC (SE-Comm-RIS) - Ecrã LCD retroiluminado de 4 linhas x 20 caracteres - Teclado para programação e seleção do ecrã - 4 LEDs; 1 programável pelo utilizador Módulo de Entrada de Corrente (MPU-CIM) O Módulo de Entrada de Corrente MPU-CIM é a interface entre o relé MPU-32 e os transformadores de corrente 5-A-secundário, 1-A-secundário e sensível. O MPU-CIM é encomendado separadamente do MPU-32 e pode ser montado em superfície ou em trilho DIN. Os terminais de fixação de fios são padrão, mas o MPUCTI está disponível para aqueles que requerem terminais de língua de anel.
