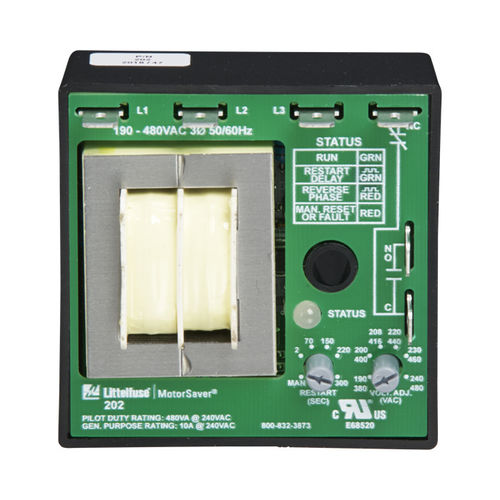

Relé de monitoramento de tensão 202 series

1 NA/NFtrifásicopara motor elétrico

A série 202 é um monitor de tensão trifásico, de variação automática e de gama dupla que protege motores de 190-480 V CA, 50*/60 Hz, independentemente do tamanho. O 202-RP (e o 202-575-RP para 475-600 V CA) monitoriza a rotação de fase dos sistemas trifásicos e dispara apenas na fase inversa. As aplicações críticas incluem motores de ventiladores, compressores scroll, trituradores, sistemas de transporte, elevadores e escadas rolantes. Ambos os produtos fornecem um ponto de regulação de tensão nominal selecionável pelo utilizador e selecionam automaticamente entre a gama de 200 V e 400 V. Este dispositivo único de deteção de tensão e fase baseado em microcontrolador monitoriza constantemente as tensões trifásicas para detetar condições nocivas na linha de alimentação. Quando é detectada uma condição prejudicial, o relé de saída do MotorSaver é desativado após um atraso de disparo especificado. O relé de saída é reativado depois de as condições da linha de alimentação regressarem a níveis aceitáveis durante um período de tempo de atraso de reinício especificado (ou uma reposição manual). A série 202 inclui diagnósticos avançados de LED único. Cinco padrões de luz diferentes distinguem entre falhas e condições normais. A luz de estado fica verde e o relé é ativado quando a rotação está correta. *Nota: 50 Hz aumentará todos os temporizadores de atraso em 20 %. CE Pendente
