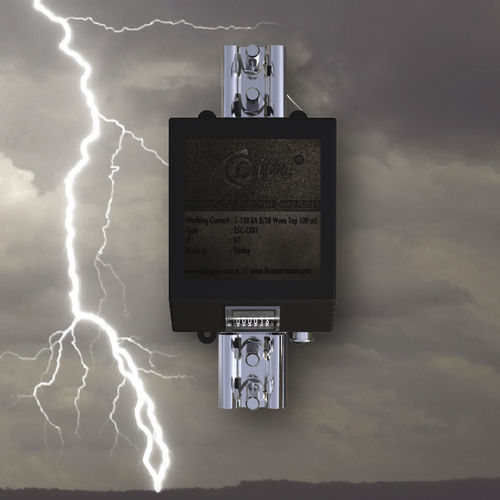

Contador de pulsos LSC-LX01(A)

de relâmpagoseletrônico

Quando o dispositivo detecta um raio, funciona de forma totalmente eletromecânica, utilizando o efeito magnético deste impulso, e o numerador conta e visualiza estes impulsos. Por esta razão, não necessita de qualquer fonte de energia adicional para funcionar e pode funcionar sem problemas durante muitos anos dentro dos limites de funcionamento. Montagem e ligações: A ligação do Contador de Raios é feita com uma "ligação em série" no condutor de descida do sistema de proteção contra o raio. Na prática, deve ser ligado a um ponto que possa ser seguido / visto o mais facilmente possível e que não seja danificado. Os detalhes da conexão de amostra são dados acima. De acordo com isto; Nos sistemas de proteção contra o raio instalados com Para-raios Ativo e/ou Simples de Captura (Franklin Rod) e que aterram a partir de uma única linha, o Contador de Raios pode ser utilizado na linha de aterragem antes do terminal de teste ou em vez do terminal de teste. Em sistemas de proteção contra o raio como o Método da Gaiola (Gaiola de Faraday); 1. Possibilidade de ocorrência de um raio, 2. O ponto mais alto do edifício / instalação, 3. Pode ser ligado à linha de aterragem mais próxima, que é o ponto intermédio da aplicação, antes do terminal de ensaio ou em vez do terminal de ensaio.
