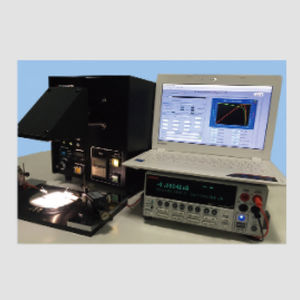

Sistema de aquisição de dados de energia I-V

de tensãocom painéis fotovoltaicosde resistência

Existem muitos tipos de elementos fotovoltaicos. As principais aplicações são diodos emissores de luz, células solares, detectores fotovoltaicos, etc. As características do dispositivo têm uma grande correlação com a sua curva de corrente-tensão. Desde uma única junção pn a junções mutt, desde a junção homo até à heterojunção, desde microestruturas de superfície até ao desenho de nanoestruturas de camada activa, cada caso tem diferentes características de curva de corrente-voltagem. A medição da curva IV sob o simulador solar pode ajudar a obter a eficiência da conversão de energia e características relacionadas, tais como tensão de circuito aberto (Voc), corrente de crcuit curto (Isc), fator de idealidade (FF), resistência de série (Rs), e resistência de derivação (Rsh). Destaque Hardware - Medidor-fonte da série Keithley 24XX, Keithley série 26XX, Agilient série B29XX Itens de medição - IV claro / IV escuro - Varredura ajustável para etapa de tensão específica, etapa de tempo, tensão / corrente de conformidade, faixa de medição de tensão / corrente, números de etapas e polaridade - Varredura para a frente e para trás - Múltiplas medidas com período de tempo específico - m2-medida por fio e 4 fios - Curva de medição da estabilidade ao longo do tempo @ tensão/corrente constante (tensão vs tempo ou corrente vs tempo) - Medição da resistência de 4 fios (resistência da folha) - Medição da temperatura da célula solar de referência do LiveStrong - Controle do obturador do simulador solar (opção) - Medição multi-canal de células ou dispositivos solares Análise - Medição da curva IV: Para calcular os parâmetros das células solares incluindo Voc, Isc, Jsc, Vmax, Im-ax, Pmax, Fill Factor (FF), Efficiency, Re, Reh - Medição da estabilidade: Para calcular o máximo, mínimo, média, desvio padrão, de tensão / corrente
