Centro de usinagem de 3 eixos JV 40
verticalBT 4020 ferramentas

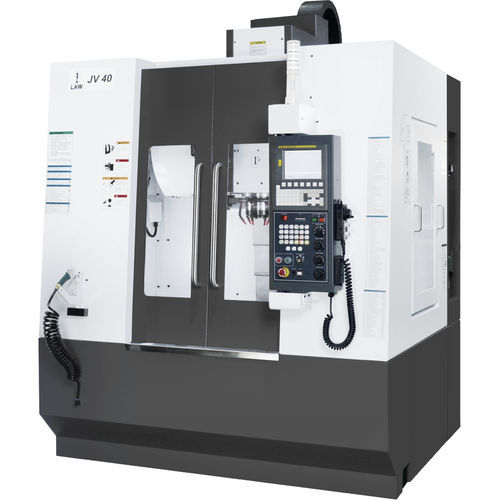

Centro de usinagem de 3 eixos - JV 40 - LMW - vertical / BT 40 / 20 ferramentas
Centro de usinagem de 3 eixos - JV 40 - LMW - vertical / BT 40 / 20 ferramentas
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 40
Número de ferramentas
20 ferramentas
Função adicional
de corte
Curso X

500 mm
(19,69 in)

Curso Y

400 mm
(15,75 in)

Curso Z

450 mm
(17,72 in)

Velocidade de rotação

8.000 rpm
(50.265 rad.min-1)

Potência

5,5 kW, 7,5 kW
(7,48 hp, 10,2 hp)

Velocidade de avanço no eixo X

48.000 mm/min
(31 in/s)

Velocidade de avanço no eixo Y

48.000 mm/min
(31 in/s)

Capacidade máx. da mesa

250 kg
(551 lb)

Peso máx. das ferramentas

8 kg
(17,6 lb)

Repetibilidade

0,003 mm
(0,00012 in)

Tempo de troca de ferramentas

3 s

Peso total

2.600 kg
(5.732,02 lb)

Comprimento total

1.850 mm
(72,8 in)

Largura total

2.350 mm
(92,5 in)

Altura total

2.780 mm
(109,4 in)

Descrição

VIAGENS Distância entre o nariz do fuso e o tampo da mesa - mm - 200-650 QUADRO Tamanho da mesa - mm - 600 x 350 T Tamanho da ranhura x Passo - nos. x mm x mm - 3 x 14 x 125 SPINDLE Máx. Torque do Fuso (Cont. / Inter.) - Nm - 32.3/58.7 SISTEMA DE ALIMENTAÇÃO Taxa de alimentação de corte - m/min - 10 Dia. x Passo do fuso de esferas - mm - ∅ 25x 16 TROCADOR AUTOMÁTICO DE FERRAMENTAS N.º de ferramentas - n.º - 20 Máx. Diâmetro da ferramenta com ferramenta adjacente - mm - 80 Máx. Diâmetro da ferramenta sem ferramenta adjacente - mm - 125 ACCURACIA Precisão de posicionamento (X/Y/Z) - Eixo - mm - ±0.010 SISTEMA CNC Controlador - Tipo - Mitsubishi/Siemens/Fanuc

---

Tradução automática  (ver texto original em inglês)
