Centro de usinagem de 3 eixos JV 80
verticalBT 4020 ferramentas

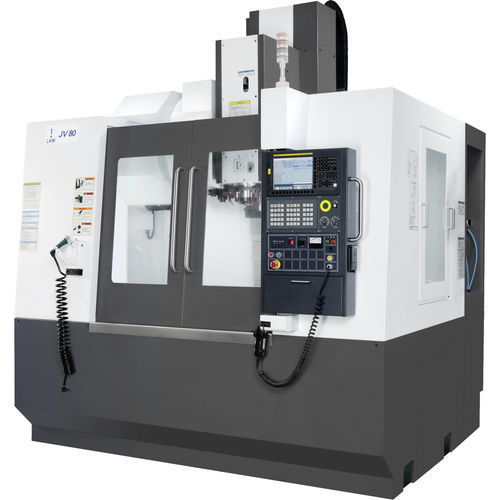

Centro de usinagem de 3 eixos - JV 80 - LMW - vertical / BT 40 / 20 ferramentas
Centro de usinagem de 3 eixos - JV 80 - LMW - vertical / BT 40 / 20 ferramentas
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 40
Número de ferramentas
20 ferramentas
Função adicional
de corte
Curso X

820 mm
(32,28 in)

Curso Y

540 mm
(21,26 in)

Curso Z

600 mm
(23,62 in)

Velocidade de rotação

5.000 rpm
(31.416 rad.min-1)

Potência

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Velocidade de avanço no eixo X

36.000 mm/min
(24 in/s)

Velocidade de avanço no eixo Y

36.000 mm/min
(24 in/s)

Capacidade máx. da mesa

800 kg
(1.764 lb)

Peso máx. das ferramentas

7 kg
(15,4 lb)

Repetibilidade

0,003 mm
(0,00012 in)

Tempo de troca de ferramentas

3,5 s

Peso total

5.500 kg
(12.125,42 lb)

Comprimento total

2.620 mm
(103,1 in)

Largura total

2.860 mm
(112,6 in)

Altura total

3.165 mm
(124,6 in)

Descrição

STROKE Distância entre o nariz do fuso e o tampo da mesa - mm - 125 - 725 QUADRO Tamanho da mesa - mm - 1000 × 560 T Tamanho da ranhura x Passo - nos. x mm x mm - 5 x 18 x 100 SPINDLE Máx. Torque do Fuso (Cont. / Inter.) - Nm - 78/143 SISTEMA DE ALIMENTAÇÃO Taxa de alimentação de corte - m/min - 20 Dia. x Passo do fuso de esferas - mm - ∅ 40 x 12 TROCADOR AUTOMÁTICO DE FERRAMENTAS Diâmetro máximo da ferramenta com ferramenta adjacente - mm - 80 Diâmetro máximo da ferramenta sem ferramenta adjacente - mm - 150 ACCURACIA Precisão de posicionamento (X/Y/Z) - Eixo - mm - ±0.010 SISTEMA CNC Controlador - Tipo - Mitsubishi/Siemens/Fanuc

---

Tradução automática  (ver texto original em inglês)
