Centro de usinagem de 3 eixos JV 130
verticalBT 4020 ferramentas

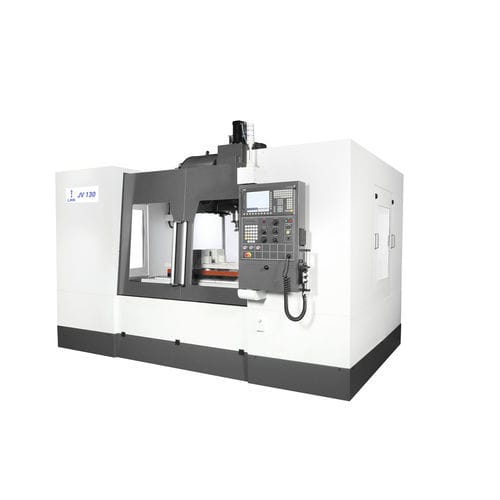

Centro de usinagem de 3 eixos - JV 130 - LMW - vertical / BT 40 / 20 ferramentas
Centro de usinagem de 3 eixos - JV 130 - LMW - vertical / BT 40 / 20 ferramentas
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 40
Número de ferramentas
20 ferramentas
Função adicional
de corte
Curso X

1.300 mm
(51,18 in)

Curso Y

700 mm
(27,56 in)

Curso Z

650 mm
(25,59 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Potência

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Velocidade de avanço no eixo X

36.000 mm/min
(24 in/s)

Velocidade de avanço no eixo Y

36.000 mm/min
(24 in/s)

Capacidade máx. da mesa

1.500 kg
(3.307 lb)

Peso máx. das ferramentas

8 kg
(17,6 lb)

Repetibilidade

0,003 mm
(0,00012 in)

Tempo de troca de ferramentas

3,5 s

Peso total

10.000 kg
(22.046,23 lb)

Comprimento total

3.400 mm
(133,9 in)

Largura total

4.060 mm
(159,8 in)

Altura total

2.800 mm
(110,2 in)

Descrição

VIAGENS Distância entre o nariz do fuso e o tampo da mesa - mm - 100-750 QUADRO Tamanho da mesa - mm - 1350X660 T Tamanho da ranhura x Passo - nos. x mm x mm - 5 x 18 x 100 SPINDLE Máx. Torque do Fuso (Cont. / Inter.) - Nm - 78/143 SISTEMA DE ALIMENTAÇÃO Taxa de alimentação de corte - m/min - 10 Dia. x Passo do fuso de esferas - mm - ∅ 40 x 16 TROCADOR AUTOMÁTICO DE FERRAMENTAS Diâmetro máximo da ferramenta com ferramenta adjacente - mm - 80 Diâmetro máximo da ferramenta sem ferramenta adjacente - mm - 125 Máx. Comprimento da ferramenta - mm - 250 ACCURACIA Precisão de posicionamento (X/Y/Z) - Eixo - microns - ±0,010 SISTEMA CNC Controlador - Tipo - Mitsubishi/Siemens/Fanuc

---

Tradução automática  (ver texto original em inglês)
