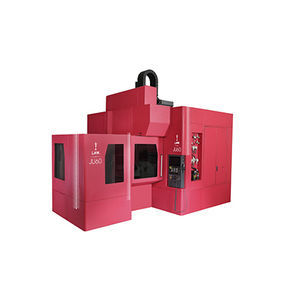

Centro de usinagem de 3 eixos JV 105
verticalcom mesa rotativaBT 40

Centro de usinagem de 3 eixos - JV 105 - LMW - vertical / com mesa rotativa / BT 40
Centro de usinagem de 3 eixos - JV 105 - LMW - vertical / com mesa rotativa / BT 40
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
com mesa rotativa
Cone
BT 40
Função adicional
de corte
Curso X

1.020 mm
(40,16 in)

Curso Y

660 mm
(25,98 in)

Curso Z

600 mm
(23,62 in)

Velocidade de rotação

8.000 rpm
(50.265 rad.min-1)

Velocidade de avanço no eixo X

36.000 mm/min
(24 in/s)

Velocidade de avanço no eixo Y

36.000 mm/min
(24 in/s)

Capacidade máx. da mesa

250 kg
(551 lb)

Peso máx. das ferramentas

8 kg
(17,6 lb)

Repetibilidade

0,003 mm
(0,00012 in)

Tempo de troca de ferramentas

3,5 s

Comprimento total

5.000 mm
(196,9 in)

Largura total

3.775 mm
(148,6 in)

Altura total

3.250 mm
(128 in)

Descrição

VIAGENS Distância entre o nariz do fuso e o tampo da mesa - mm - 150-750 PALETE DE MESA/ROTARIANO Tamanho da palete - mm - 850 x 500 N.º de Paletes - n.º - 2 Mudança de Palete - Tipo - Hidráulico Rotativo Fendas T Tamanho x Passo - nos. x mm x mm - 5 x 18 x 100 Tempo de mudança de palete - seg - 14 Máx. Carga em Palete - kgs - 250 / Palete SPINDLE Máx. Torque do Fuso (Cont. / Inter.) - Nm - 52.5/95.5 SISTEMA DE ALIMENTAÇÃO Taxa de alimentação de corte - m/min - 10 Dia. x Passo do fuso de esferas (X - Eixo) - mm - ∅ 32 x 12 (Y & Z -Axis) - mm - ∅ 40 x 12 TROCADOR AUTOMÁTICO DE FERRAMENTAS Nº de ferramentas / Selecção de ferramentas - nº - 20 Diâmetro máximo da ferramenta com ferramenta adjacente - mm - 80 Diâmetro máximo da ferramenta sem ferramenta adjacente - mm - 125 Máx. Comprimento da ferramenta - mm - 250 ACCURACIA Precisão de posicionamento (X/Y/Z) - Eixo - mm - ±0.010 SISTEMA CNC Controlador - Tipo - Mitsubishi/Siemens/Fanuc

---

Tradução automática  (ver texto original em inglês)

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da LMW

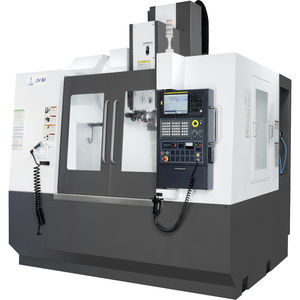

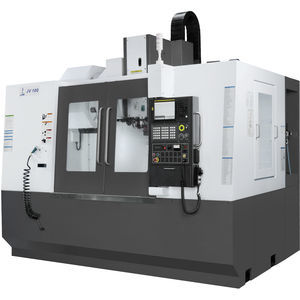

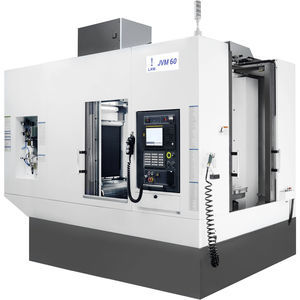

Outros produtos LMW
