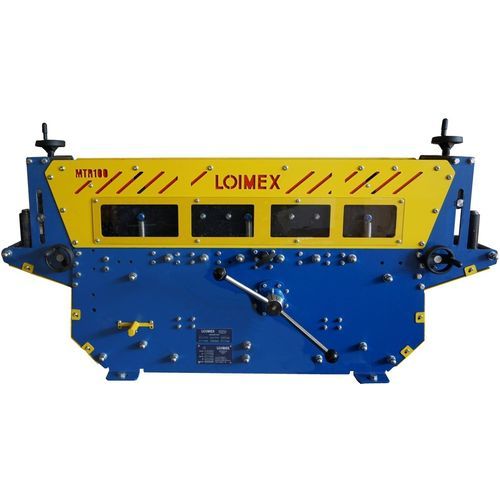

Máquina de medição para cabos MTR100

de comprimentocontínuade arame

O dispositivo de medição de fios e cabos pode ser utilizado numa posição fixa ou em conjunto com máquinas para enrolar e enrolar cabos. Construído para a produção na indústria pesada, com os principais componentes fixados em segurança no interior do dispositivo de medição. Rolos-guia de entrada robustos para permitir que o cabo seja alimentado a partir de macacos de bobinas, prateleiras ou dispositivos de desenrolamento. Calibração Alta precisão Gama de aplicações Para medir cabos redondos e torcidos com passo de ط 6 a 100 mm e 1000 mm Para a medição do comprimento de outros materiais que não sejam redondos. Características - Caixa em aço - Duas rodas fixas inferiores com uma correia - uma serve de roda de medição - Duas rodas móveis superiores com vários rolos intermédios para pressionar o cabo, unidos por uma correia especial. - Mola dupla de tração e cobertura de proteção - Acionado por alavanca através de um mecanismo de cremalheira e pinhão - Dois rolos de endireitamento ajustáveis ao diâmetro do cabo. - Dois rolos de guia verticais regulados por fuso - Mecanismo de contagem com indicação contínua da medida - Capacidade de medição de 9999,99 metros. - Precisão de ± 0,5 % - Velocidade de medição: máx. 70 m. / minuto. - Diâmetro do cabo: 6 a 100 mm e 1000 mm - Capacidade do contador: 9.999,99 mts - Precisão do cabo redondo: ± 0,5% - Precisão do cabo torcido : ± 0,5% - Dimensões : 1.400x370x810 mm
