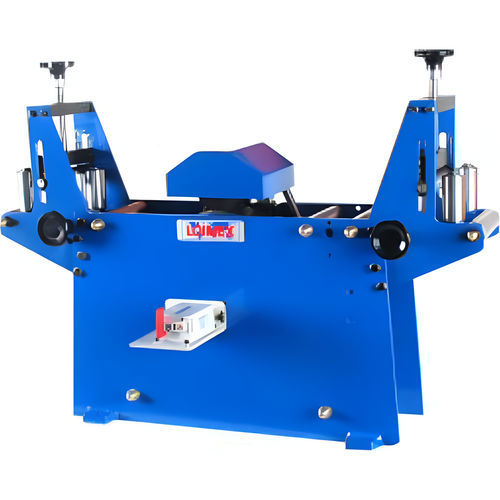

Máquina de medição para cabos M80/S

de comprimentocontínuade arame

O dispositivo de medição de fios e cabos pode ser utilizado numa posição fixa ou em conjunto com máquinas para enrolar e enrolar cabos. Construído para a produção na indústria pesada, com os principais componentes fixados em segurança no interior do dispositivo de medição. Rolos-guia de entrada robustos para permitir que o cabo seja alimentado a partir de macacos de bobinas, prateleiras ou dispositivos de desenrolamento. Calibração Alta precisão que lhe garante a aprovação oficial de calibração do Instituto Físico e Técnico Alemão, PTB e para o MID Gama de aplicações Cabos de aço de 5 a 55 mm Ø. Cabos e cordas eléctricas de 20 a 80 Ø. Características - Caixa em aço - Roda de medição em aço temperado com 1000 mm de circunferência. (uma volta, um metro) - Rolo de pressão em aço com rolamentos - Mola dupla de tração e tampa de proteção - Acionado por alavanca através de mecanismo de cremalheira e pinhão - Dois rolos de endireitamento ajustáveis ao diâmetro do cabo. - Dois rolos de guia verticais regulados por fuso - Capacidade de medição de 9999,99 metros. - Precisão de ± 0,2 % - Velocidade de medição: máx. 70 m. / minuto. - Diâmetro do cabo: 5 a 55 mm - Capacidade do contador : 9.999,99 mts - Precisão aprox. : 0,5 % - Pressão da roda de medição : 475N - Dimensões : 870x280x670 mm
