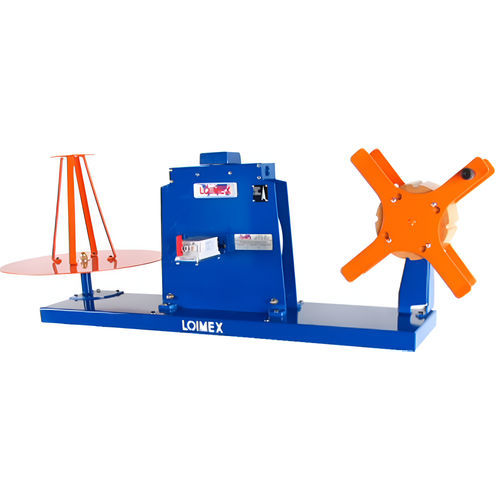

Rebobinadeira manual D16H

de cabospara bobinascom medidor de comprimento

A máquina é utilizada para medir e enrolar cabos e outros materiais flexíveis. Utilização Para cabos e cordas flexíveis de 1 a 16 mm Ø. A capacidade máxima de desenrolamento e enrolamento é de 30 e 15 kg, respetivamente. Estrutura de base Estrutura de base em aço de 1.060x250 que inclui um dispositivo de medição de cabos M20, e um dispositivo de desenrolamento A20 e o dispositivo de enrolamento R20. MEDIDOR DE CABOS M20 Carcaça de aço, roda de medição de metal leve com circunferência de 1.000 mm, com rolamentos de esferas. Guia de passagem com entrada cónica para passagem tangencial do material a medir. Rolo de pressão com dupla mola de tração, em aço revestido de borracha dura (no tipo M20/S com aço especial) e rolamentos com tampa de proteção, acionado por uma alavanca através de um mecanismo de cremalheira. Mecanismo de contagem com indicação contínua do metro e centímetros em algarismos brancos de 7 mm. sobre fundo preto. Capacidade de medição para 9.999,99 metros, subdivididos em cm por meio de algarismos brancos. Alavanca para reposição a zero. DISPOSITIVO DE DESENROLAMENTO A20 Placa de suporte de 500 mm Ø. Cone 60:200 mm Ø, 350 mm de altura, com placa de bloqueio amovível. Placa de base com 4 furos de fixação com base de apoio. DISPOSITIVO DE ENROLAMENTO R20 Bloco de suporte com cone de madeira de 60:200 mm Ø e 350 mm de altura, com quatro ranhuras para prender a bobina do cabo. Cruz de bloqueio frontal facilmente desmontável. Capacidade máxima de 15 kg. Opções É possível encomendar o D16h com pés, utilizar a referência D16h/p aquando da encomenda. - Diâmetro do cabo: 1 a 16 mm - Capacidade do contador: 9.999,99 mts - Precisão aprox.: +-0,2% - Cabo de aço: opcional - Dimensões : 1.450x650x470 mm
