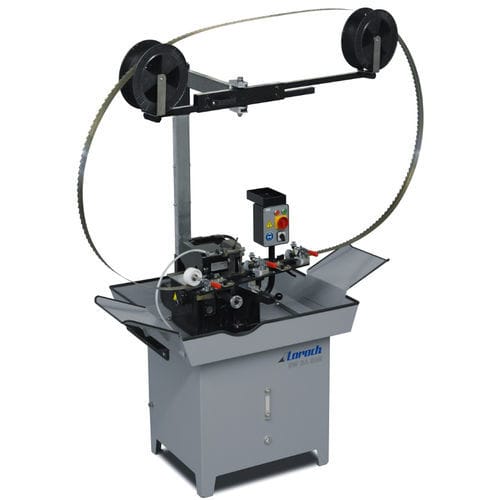

Retífica de ferramentas automática SW BA 80N

CBN

Máquina de afiar controlada electromecanicamente para lâminas de serra de fita CV e bimetálicas com passo de dente consistente Retificação profunda por meio de uma mó de CBN Sistema de arrefecimento a água integrado Lâminas de serra de fita de 10 a 80 mm de largura Gama de trabalho Passo dos dentes - 3 - 30 mm Altura do dente - até 12 mm (dente posterior reto) ou 8 mm (dente posterior curvo) Largura da serra de fita - 10 - 60 mm ou 55 - 80 mm Ângulo da face - 0 - 25 graus O processo de retificação O processo de retificação 1 A mó entra no dente e entra em contacto com a face do dente. O processo de retificação 2 Assim que a mó chega ao dente, a lâmina de serra é empurrada para a frente através do dedo de alimentação e a parte redonda do fundo é rectificada. O processo de retificação 3 A lâmina continua a ser empurrada para a frente enquanto a mó se retrai para retificar o dente. O processo de retificação 4 Depois de terminado o recuo do dente, o dedo de alimentação desliza para trás para engatar o dente seguinte. Formas padrão dos dentes Dente reto / dente pontiagudo Dente posterior redondo
