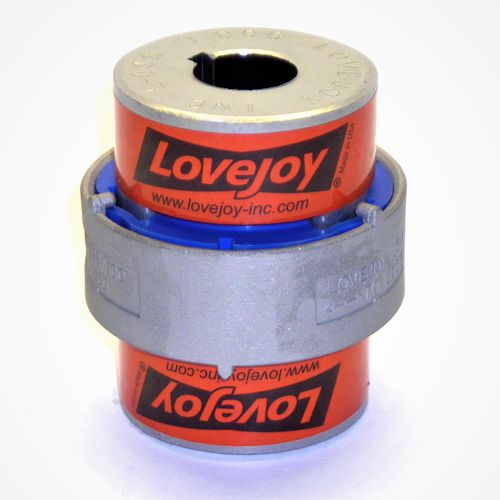

Acoplamento de eixo de mandíbula LS/CS seriespara eixoem aço inoxidávelem aço
Guardar nos favoritos
Comparar
Características
- Tipo
- de mandíbula
- Aplicações previstas
- para eixo
- Estrutura
- em aço inoxidável, em aço
- Outras características
- com medição de torque
- Fixação
- de pino e bucha
- Torque
MÁX: 41.428 Nm
(30.555,7247 ft.lb)MÍN: 38 Nm
(28,0274 ft.lb)- Velocidade de rotação
MÁX: 9.200 rpm
(57.805,3 rad.min-1)MÍN: 1.500 rpm
(9.424,78 rad.min-1)
Descrição
Sistema único de bloqueio de 6 pinos
Utiliza o design padrão do hub do tipo Lovejoy L e C
Não seguro contra falhas (o torque não será transmitido se o elastômero falhar)
Aranha radialmente removível permite fácil manutenção
Sem contato metal com metal
Um acoplamento completo In-Shear Jaw In-Shear é composto pelas seguintes partes abaixo:
Tamanhos LS090-CS285
2 Pólos de Acoplamento
1 Aranha In-Shear Jaw (50D shore Urethane - max 200°F, 90°C)
1 Anel In-Shear Jaw (feito de aço inoxidável fundido #347)
Tamanhos CS300-CS500
2 Pólos de Acoplamento
1 Conjunto de Almofada In-Shear Jaw
1 Anel In-Shear de mandíbula
Opções adicionais:
Cubos em aço inoxidável (SS075-SS150 disponíveis em estoque; anel de retenção já em aço inoxidável)
Espaçadores: 3.5, 5, 7, & 9 polegadas BSE (entre pontas de eixo) disponíveis; tamanho do acoplamento dependente do
---
