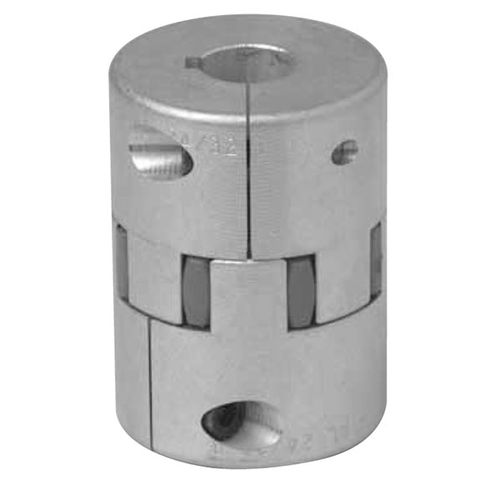

Acoplamento de elastômero GS

com dispositivo de travamentode mandíbulapara eixo-árvore

Capacidade sem retrocesso (para aplicações que exijam precisão e precisão) Fail-safe (continuará a funcionar se "aranha" elastomérica falhar) Sem contacto de metal com metal Resistente ao óleo, sujidade, areia, humidade e gordura Desenhos de Hub Chaveiro com parafuso de fixação (KW) - Método padrão de fixação de um cubo a um eixo. Estilo de aperto recomendado para transmissão de torque sem folga Sem chaveta, Com parafuso de ajuste - Parafuso de ajuste utilizado para fixar o cubo ao eixo. Este desenho do cubo deve ser utilizado em aplicações com características de não inversão e baixo torque. Cubo de aperto com ranhura única sem rasgo de chaveta (C) - Folga zero, estilo de aperto para transmissão de binário. A capacidade de torque do cubo depende do tamanho do furo. Cubo de aperto com ranhura única com rasgo de chaveta (CWK) - Folga zero, estilo de aperto com rasgo de chaveta para transmissão de binário. Utilizável em aplicações com inversão de carga. Cubo de aperto com ranhura dupla sem ranhura de chaveta (DSC) - Transmite torque utilizando uma braçadeira dupla dividida para fixar o cubo ao eixo. Zero ou folga mínima. Capacidade de torque de acoplamento determinada pelo tamanho do furo. Cubo de aperto com ranhura dupla com rasgo de chaveta (DSCK) - Transmite binário utilizando uma abraçadeira dupla bipartida para fixar o cubo ao eixo. Zero ou folga mínima. Cubo com travamento por fricção (LD) - Este cubo utiliza um dispositivo de travamento do eixo para permitir o acoplamento ao eixo. Este desenho apresenta parafusos apertados no lado da mandíbula do cubo.
