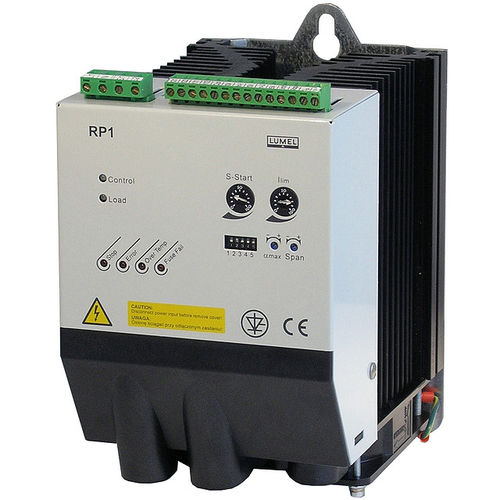

Controlador de potência de tiristor RP1

analógicomonofásico

O controlador de potência RP1 destina-se a sistemas automáticos de controlo de temperatura em dispositivos electrotérmicos. Pode ser aplicado em circuitos eléctricos com cargas de resistência ou indutivas e cargas de resistência com um elevado coeficiente de resistência à temperatura. O controlador de energia RP1 é um dispositivo electrónico de energia sem contacto que inclui um conector tiristor e um sistema de gatilho de porta electrónica (GTS). Este controlador de potência permite alterar a potência fornecida da fonte de tensão a.c. para a carga de energia eléctrica, em função do valor do sinal analógico ou de impulso de condução. O sistema de dois ou três controladores de potência pode ser aplicado em actuadores trifásicos. Tipo de controlo -Controlo On/Off, -controlo de pulso: ciclo rápido, ciclo lento -controlo de fase Potência máxima de corrente -25A, 40A, 70A, 70A, 125A Funções adicionais -limitação da corrente de carga, -desaceleração do tipo "softstart", -controlo do valor inicial do ângulo de disparo, -controlo da amplificação da linha de entrada, -paragem do gatilho por um sinal externo, -supervisão e sinalização da corrente no circuito de carga, -saída U = f(Io), -supervisão da temperatura do radiador, -sinalização de sobrecarga, -sinalização dos danos do fusível, -saída do tipo "mestre/escravo", -saídas de relé. Dimensões externas: 135 x 231 x 199mm
